Szczegóły Produktu:
|
| Nazwa: | Łożysko walcowe jednorzędowe | Możliwość przemieszczenia osiowego: | W obu kierunkach |
|---|---|---|---|
| Część łożyskowa: | Kompletne łożysko | Typ otworu: | Cylindryczny |
| Klatka szybowa: | Stal / Mosiądz obrabiany maszynowo | Opieczętowanie: | otwarty |
| Element ustalający, pierścień zewnętrzny łożyska: | Nic | Luźny kołnierz: | Nic |
| Liczba kołnierzy, pierścień wewnętrzny: | 0 | Liczba kołnierzy, pierścień zewnętrzny: | 2 |
| Liczba rzędów: | 1 | Funkcja ponownego smarowania: | Bez |
| High Light: | Łożysko walcowe NU212E,jednorzędowe łożysko kulkowe nie ustalające,mosiężne jednorzędowe łożysko kulkowe |
||

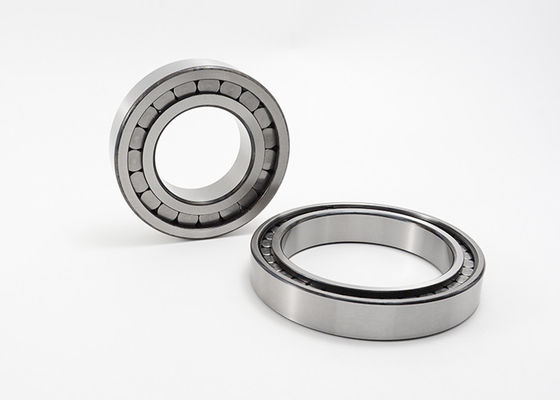

Łożysko walcowe z koszykiem Jednorzędowe łożysko swobodne NU212E
Łożysko walcowe z koszykiem, jednorzędowe, swobodne, 2 żebra na pierścieniu zewnętrznym, 0 żeber na pierścieniu wewnętrznym (gładkie), typ NU
Łożysko walcowe jednorzędowe z koszykiem składa się z pełnego pierścienia wewnętrznego i zewnętrznego z walcowymi rolkami w koszyku.Ten koszyk zapobiega stykaniu się wałeczków cylindra, więc ten typ łożyska może obsługiwać wyższe prędkości niż łożyska wałeczkowe z pełną liczbą wałeczków.Łożyska walcowe jednorzędowe z koszykami są również bardzo sztywne i mogą przenosić duże siły promieniowe.Ponieważ pierścienie wewnętrzne i zewnętrzne tych łożysk można łatwo zdemontować, są one bardzo łatwe w montażu.
Przegląd
Aplikacje:skrzynie biegów, maszyny rolnicze, pompy, sprężarki i silniki elektryczne.
Temperatura robocza:
Łożyska walcowe z pełną liczbą wałeczków mogą pracować w temperaturach od –30°C do +120°C.
Łożyska walcowe typu serii NU Dane techniczne:
| Kod łożyska | Wymiary | Masa | Podstawowe wartości obciążenia | Ograniczenie prędkości | ||||||
| d | D | B | rsmin | D1 | Fw, Ew | dynamiczny | statyczny | |||
| Kr | Kor | |||||||||
| mm | kg | KN | obr./min | |||||||
| NU202ECP | 15 | 35 | 11 | 0,6 | 27,9 | 19.3 | 0,048 | 12.7 | 10.4 | 22000 |
| NU203E | 17 | 40 | 12 | 0,6 | 32,4 | 22.1 | 0,069 | 17.6 | 14.6 | 18000 |
| NU204E | 20 | 47 | 14 | 1 | 38,8 | 26,5 | 0,114 | 27,5 | 24,5 | 16000 |
| NU205E | 25 | 52 | 15 | 1 | 43,8 | 31,5 | 0,137 | 29 | 27,5 | 15000 |
| NU206E | 30 | 62 | 16 | 1 | 52,5 | 37,5 | 0,208 | 39 | 37,5 | 12000 |
| NU207E | 35 | 72 | 17 | 1.1 | 60,7 | 44 | 0,303 | 50 | 50 | 10000 |
| NU208E | 40 | 80 | 18 | 1.1 | 67,9 | 49,5 | 0,379 | 53 | 53 | 9000 |
| NU209E | 45 | 85 | 19 | 1.1 | 73 | 54,5 | 0,434 | 61 | 63 | 8500 |
| NU210E | 50 | 90 | 20 | 1.1 | 78 | 59,5 | 0,49 | 64 | 68 | 8000 |
| NU211E | 55 | 100 | 21 | 1.5 | 86,3 | 66 | 0,665 | 83 | 95 | 7000 |
| NU212E | 60 | 110 | 22 | 1.5 | 95,7 | 72 | 0,824 | 95 | 1.4 | 6300 |
| NU213E | 65 | 120 | 23 | 1.5 | 104 | 78,5 | 1.04 | 108 | 120 | 6000 |
| NU214E | 70 | 125 | 24 | 1.5 | 109 | 83,5 | 1.15 | 120 | 137 | 5300 |
| NU215E | 75 | 130 | 25 | 1.5 | 114 | 88,5 | 1.27 | 132 | 156 | 5300 |
| NU216E | 80 | 140 | 26 | 2 | 123 | 95,3 | 1,54 | 140 | 170 | 4800 |
| NU217E | 85 | 150 | 28 | 2 | 131 | 100,5 | 1.91 | 163 | 193 | 4500 |
| NU218E | 90 | 160 | 30 | 2 | 140 | 107 | 2.36 | 183 | 216 | 4300 |
| NU219E | 95 | 170 | 32 | 2.1 | 149 | 112,5 | 2,88 | 220 | 265 | 3800 |
| NU220E | 100 | 180 | 34 | 2.1 | 157 | 119 | 3.49 | 250 | 3.5 | 3800 |
| NU221E | 105 | 190 | 36 | 2.1 | 164 | 125 | 4.08 | 260 | 320 | 5600 |
| NU222E | 110 | 200 | 38 | 2.1 | 174 | 132,5 | 4,84 | 290 | 365 | 3400 |
| NU224E | 120 | 215 | 40 | 2.1 | 188 | 143,5 | 5.8 | 335 | 415 | 3200 |
| NU226E | 130 | 230 | 40 | 3 | 202 | 153,5 | 6.5 | 360 | 450 | 3000 |
| NU228E | 140 | 250 | 42 | 3 | 217 | 169 | 9.3 | 390 | 510 | 4800 |
| NU230E | 150 | 270 | 45 | 3 | 234 | 182 | 11.8 | 440 | 585 | 4500 |
| NU232E | 160 | 290 | 48 | 3 | 250 | 195 | 14.6 | 500 | 670 | 4300 |
| NU234E | 170 | 310 | 52 | 4 | 268 | 207 | 18.1 | 585 | 780 | 3600 |
| NU236E | 180 | 320 | 52 | 4 | 279 | 217 | 18.9 | 610 | 830 | 3600 |
| NU238E | 190 | 340 | 55 | 4 | 295 | 230 | 22,8 | 680 | 930 | 3200 |
| NU240E | 200 | 360 | 58 | 4 | 312 | 243 | 30.6 | 750 | 1040 | 3000 |
| NU244E | 220 | 400 | 65 | 4 | 344 | 268 | 38,5 | 950 | 1320 | 2800 |
| NU248MA | 240 | 440 | 72 | 4 | 365 | 295 | 51,7 | 1140 | 1600 | 2600 |
| NU252MA | 260 | 480 | 80 | 5 | 397 | 320 | 68,4 | 1340 | 1900 | 2400 |
| NU256MA | 280 | 500 | 80 | 5 | 417 | 340 | 72.1 | 1400 | 2000 | 2200 |
| NU260MA | 300 | 540 | 85 | 5 | 351 | 364 | 90,4 | 1600 | 2320 | 2000 |
| NU264MA | 320 | 580 | 92 | 5 | 485 | 390 | 113 | 1800 | 2700 | 1900 |
