Szczegóły Produktu:
|
| Nazwa: | Łożyska walcowe jednorzędowe | Profil otworu: | proste |
|---|---|---|---|
| Materiał klatki: | Stal / Mosiądz obrabiany maszynowo | Materiał łożyska: | Stal łożyskowa 100Cr6, GCr15, AISI 52100 |
| Separacja pierścienia: | Oddzielny pierścień zewnętrzny | Opieczętowanie: | otwarty |
| Liczba rzędów rolek: | 1 (pojedynczy rząd) | Kołnierze: | (2) Pierścień zewnętrzny |
| Inne funkcje: | z koszykiem, jednorzędowe, łożysko swobodne, 2 żebra na pierścieniu zewnętrznym, 0 żeber na pierście | Radialny luz wewnętrzny: | Normalna gra wewnętrzna CN / Dostosowana |
| High Light: | Precyzyjne łożysko wałeczkowe NU330E,jednorzędowe łożysko igiełkowe z koszykiem,łożysko igiełkowe z koszykiem nie ustalające |
||

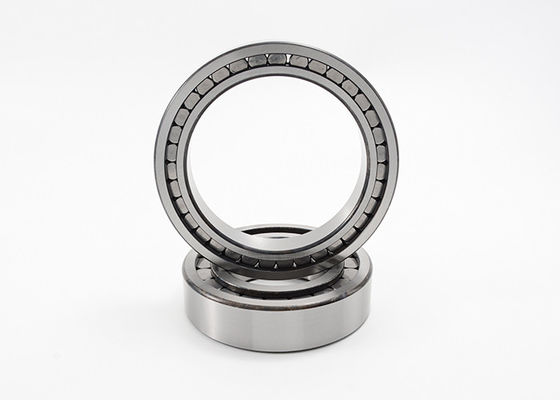

Jednorzędowe łożysko walcowe z otworem prostym Łożysko nieustalające NU330E
Łożysko walcowe, z koszykiem, jednorzędowe, łożysko swobodne, 2 żebra na pierścieniu zewnętrznym, 0 żeber na pierścieniu wewnętrznym (gładkie), typ NU
Łożysko nieustalające Jednorzędowe łożysko walcowe z otworem prostym Dane techniczne:
| Kod łożyska | Wymiary | Masa | Podstawowe wartości obciążenia | Ograniczenie prędkości | ||||||
| d | D | B | rsmin | D1 | Fw, Ew | dynamiczny | statyczny | |||
| Kr | Kor | |||||||||
| mm | kg | KN | obr./min | |||||||
| NU303E | 17 | 47 | 14 | 1 | 37 | 24.2 | 0,122 | 25,5 | 21.2 | 16000 |
| NU304E | 20 | 52 | 15 | 1.1 | 42,4 | 27,5 | 0,153 | 31,5 | 27 | 14000 |
| NU305E | 25 | 62 | 17 | 1.1 | 50,7 | 34 | 0,245 | 41,5 | 37,5 | 12000 |
| NU306E | 30 | 72 | 19 | 1.1 | 58,9 | 40,5 | 0,368 | 51 | 48 | 10000 |
| NU307E | 35 | 80 | 21 | 1.5 | 66,3 | 46,2 | 0,486 | 64 | 63 | 9000 |
| NU308E | 40 | 90 | 23 | 1.5 | 75,6 | 52 | 0,659 | 81,5 | 78 | 7500 |
| NU309E | 45 | 100 | 25 | 1.5 | 83,5 | 58,5 | 0,893 | 98 | 100 | 6700 |
| NU310E | 50 | 110 | 27 | 2 | 91,2 | 65 | 1.16 | 110 | 114 | 6300 |
| NU311E | 55 | 120 | 29 | 2 | 101 | 70,5 | 1.48 | 134 | 140 | 5600 |
| NU312E | 60 | 130 | 31 | 2.1 | 110 | 77 | 1,85 | 150 | 156 | 5000 |
| NU313E | 65 | 140 | 33 | 2.1 | 119 | 82,5 | 2.28 | 180 | 190 | 4800 |
| NU314E | 70 | 150 | 35 | 2.1 | 127 | 89 | 2,79 | 204 | 220 | 4500 |
| NU315E | 75 | 160 | 37 | 2.1 | 136 | 95 | 3.33 | 240 | 265 | 4000 |
| NU316E | 80 | 170 | 39 | 2.1 | 144 | 101 | 3,96 | 255 | 275 | 3800 |
| NU317E | 85 | 180 | 41 | 3 | 153 | 108 | 290 | 325 | 5600 | |
| NU318E | 90 | 190 | 43 | 3 | 162 | 113,5 | 5.39 | 315 | 345 | 3400 |
| NU319E | 95 | 200 | 45 | 3 | 170 | 121,5 | 6.32 | 335 | 380 | 3400 |
| NU320E | 100 | 215 | 47 | 3 | 182 | 127,5 | 7.67 | 380 | 425 | 5000 |
| NU321E | 105 | 225 | 49 | 2.1 | 190 | 133 | 8.75 | 480 | 500 | 3800 |
| NU322E | 110 | 240 | 50 | 3 | 201 | 143 | 10.3 | 440 | 510 | 4800 |
| NU324E | 120 | 260 | 55 | 3 | 219 | 154 | 13.3 | 520 | 600 | 2800 |
| NU326E | 130 | 280 | 58 | 4 | 236 | 167 | 16.2 | 570 | 670 | 2600 |
| NU328E | 140 | 300 | 62 | 4 | 252 | 180 | 20.1 | 670 | 800 | 2400 |
| NU330E | 150 | 320 | 65 | 4 | 270 | 193 | 26,8 | 765 | 930 | 3600 |
| NU332E | 160 | 340 | 68 | 4 | 286 | 204 | 31,8 | 865 | 1060 | 3000 |
| NU334E | 170 | 360 | 72 | 4 | 303 | 218 | 38 | 965 | 1220 | 3000 |
| NU336E | 180 | 380 | 75 | 4 | 319 | 227 | 43,9 | 1040 | 1320 | 2800 |
| NU338E | 190 | 400 | 78 | 5 | 338 | 245 | 50,6 | 1120 | 1430 | 2800 |
| NU340E | 200 | 420 | 80 | 5 | 337 | 260 | 57,3 | 1180 | 1530 | 2600 |
| NU344E | 220 | 460 | 88 | 5 | 371 | 284 | 75,5 | 1430 | 1900 | 2400 |
| NU348E | 240 | 500 | 95 | 5 | 401 | 310 | 95,7 | 1730 | 2280 | 2200 |
| NU352E | 260 | 540 | 102 | 6 | 455 | 337 | 121 | 1900 | 2600 | 2000 |
