Szczegóły Produktu:
|
| Nazwa: | Jednostka obudowy kołnierza | Rodzaj: | SS-UCFCPL204, SS-UCFCPL205, SS-UCFCPL206, SS-UCFCPL207, SS-UCFCPL208 |
|---|---|---|---|
| Materiał obudowy: | Plastikowy | Wstaw materiał łożysk: | Stal nierdzewna AISI 440C, Stal nierdzewna 420 |
| Typ obudowy: | Kołnierz z 4 otworami | Zakres rozmiarów: | Metryczne, średnica otworu od 20 mm do 40 mm |
| Zgodność ze standardem: | ISO, JIS, norma północnoamerykańska | Aplikacje: | przetwórstwo żywności, maszyny do butelkowania i pakowania, przetwarzanie chemiczne oraz zastosowani |
| High Light: | 2-śrubowy plastikowy blok poduszek,4-śrubowe obudowy łożysk kołnierzowych ze stali nierdzewnej,420 4-śrubowe obudowy łożysk kołnierzowych |
||

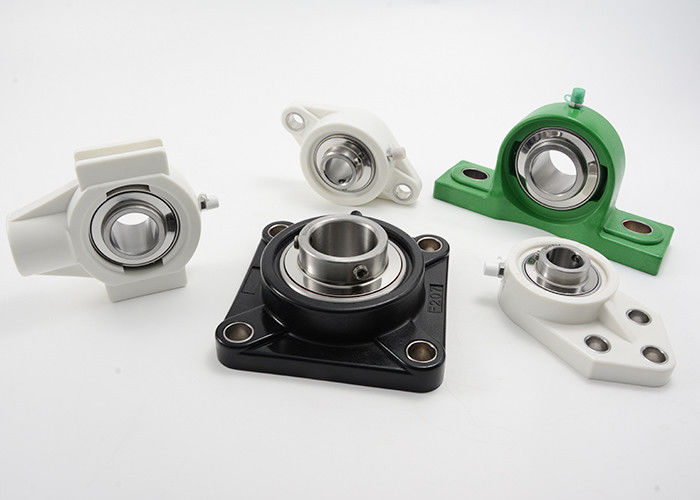

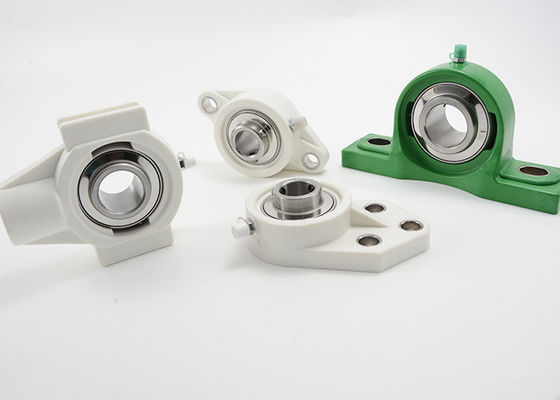

Obudowa z kołnierzem Plastikowy blok poduszek 4 śruby SS-UCFCPL204 SS-UCFCPL205 SS-UCFCPL207
Obudowy z kołnierzem oferują wiele korzyści w projektowaniu, produkcji, montażu i konserwacji dużych maszyn elektrycznych.Konstrukcja osłon końcowych została znacznie uproszczona, co skutkuje znacznym ograniczeniem prac konstrukcyjnych wymaganych w przypadku dużych obudów silników.Dzięki wysoce zaawansowanej konstrukcji te rozwiązania łożyskowe są niezwykle łatwe w utrzymaniu.
Plastikowe bloki poduszek są wykonane z poliestru PBT wypełnionego włóknem szklanym i są całkowicie wymienne z konwencjonalnymi blokami żeliwnymi.Te bezobsługowe bloki mają doskonałą wytrzymałość mechaniczną, sztywność i stabilność wymiarową oraz nigdy nie rdzewieją ani nie korodują.Polimerowe bloki poduszek są obecnie stosowane w wielu gałęziach przemysłu, w tym w przetwórstwie spożywczym, maszynach do butelkowania i pakowania, przetwórstwie chemicznym oraz zastosowaniach basenowych i morskich.Bloki poduszkowe MOUETTE można kupić z różnymi łożyskami wkładkowymi, aby najlepiej pasowały do konkretnego zastosowania.
Dostępne materiały:
· Łożysko kulkowe ze stali nierdzewnej 304, bieżnie i kulki ze stali nierdzewnej 304.
· Łożysko kulkowe ze stali nierdzewnej 420, bieżnie i kulki ze stali nierdzewnej 420.
· Łożysko kulkowe ze stali nierdzewnej 440, bieżnie i kulki ze stali nierdzewnej 440
Te bezobsługowe plastikowe bloki poduszek mają doskonałą wytrzymałość mechaniczną, sztywność i stabilność wymiarową i nigdy nie rdzewieją ani nie korodują.Włożone z łożyskiem kulkowym ze stali nierdzewnej zapewniają lepszą odporność na korozję w porównaniu z jakąkolwiek oferowaną obecnie jednostką montowaną.
Obudowa z kołnierzem Plastikowy blok poduszek SS-UCFCPL200 Dane techniczne:
|
Nr części zespołu łożyskowego |
Średnica otworu | Wymiar (mm) |
Mieszkania waga (kg) |
Rozmiar śruby |
||||||||||
| d | a | p | mi |
ja |
f |
N |
g | j |
k |
Bi |
S |
|||
| mm | ||||||||||||||
| SS-UCFCPL204 | 20 | 100 | 78 | 55.1 | 10 | 62 | 11 | 20,5 | 5 | 7 | 31 | 12.7 | 0,13 | M10 |
| SS-UCFCPL205 | 25 | 115 | 90 | 63,6 | 10 | 70 | 11 | 21 | 6 | 7 | 34.1 | 14.3 | 0,17 | M10 |
| SS-UCFCPL206 | 30 | 125 | 100 | 70,7 | 10 | 80 | 11 | 23 | 8 | 8 | 38.1 | 15.9 | 0,19 | M10 |
| SS-UCFCPL207 | 35 | 135 | 110 | 77,8 | 11 | 90 | 13 | 26 | 8 | 9 | 42,9 | 17,5 | 0,23 | M12 |
| SS-UCFCPL208 | 40 | 145 | 120 | 84,8 | 11 | 100 | 13 | 26 | 10 | 9 | 49,2 | 19 | 0,28 | M12 |
|
Tryb obciążenia |
Nośność (N) |
||||
| Rodzaj | 204 | 205 | 206 | 207 | 208 |
|
|
15950 |
13000 |
18000 |
18500 |
19100 |
 |
10250 |
12150 |
17700 |
18500 |
19250 |
