Szczegóły Produktu:
|
| Nazwa: | Plastikowe obudowy z wkładkami łożyskowymi wykonane ze stali nierdzewnej | Rodzaj: | SS-UCTPL201, SS-UCTPL202, SS-UCTPL203, SS-UCTPL204, SS-UCTPL205, SS-UCTPL206 |
|---|---|---|---|
| Materiał obudowy: | Termoplastyczny poliamid wypełniony szkłem PBT | Wstaw materiał łożysk: | Stal nierdzewna AISI 440C, Stal nierdzewna 420, Stal nierdzewna 304 |
| Typ obudowy: | Tylko jednostka | Sposób montażu: | Śruby dociskowe |
| Zgodność ze standardem: | ISO, JIS, norma północnoamerykańska | Aplikacje: | przetwórstwo żywności, maszyny do butelkowania i pakowania, przetwarzanie chemiczne oraz zastosowani |
| High Light: | 2-śrubowe łożyska blokowe montowane na kołnierzu,4-śrubowe łożyska blokowe montowane na kołnierzu,łożysko blokowe ze stali nierdzewnej typu kołnierzowego |
||

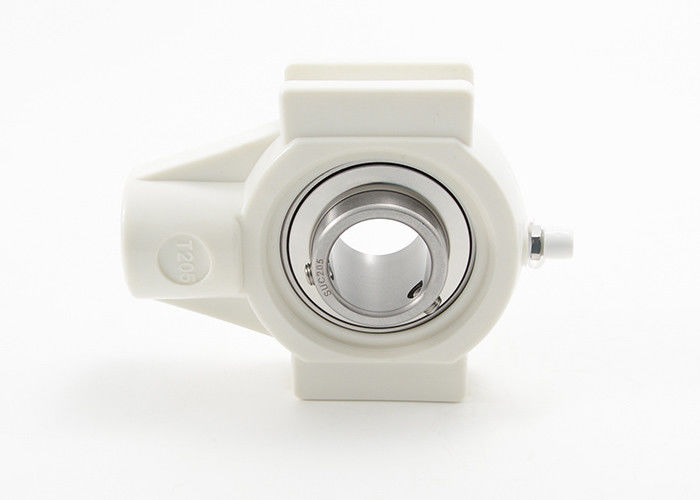

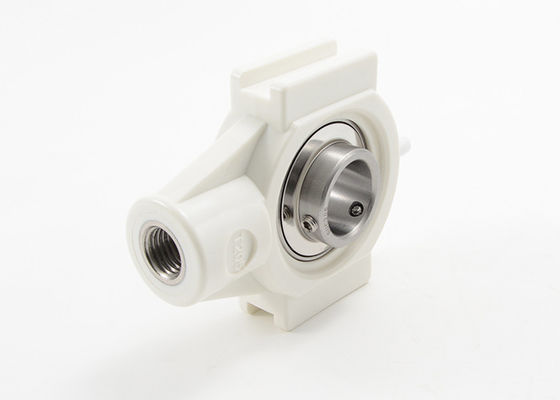

Obudowy plastikowe z wkładkami łożyskowymi wykonane ze stali nierdzewnej SSUCTPL204
Zespoły łożysk kulkowych z wkładką promieniową serii SS-UCTPL2 składają się z zespołu obudowy wykonanego z tworzywa sztucznego T2 i już zamontowanej wkładki łożyskowej ze stali nierdzewnej SS-UC2.Konstrukcja obudowy łożyska promieniowego umożliwia przemieszczenie obudowy.Obudowa wykonana jest z tworzywa sztucznego.Wkładka łożyskowa ma przedłużony pierścień wewnętrzny z wkrętami dociskowymi do montażu pierścienia wewnętrznego na wale.Niewspółosiowość statyczna może być kompensowana do kąta 2°.
Dostępne materiały:
· Łożysko kulkowe ze stali nierdzewnej 420, bieżnie i kulki ze stali nierdzewnej 420.
· Łożysko kulkowe ze stali nierdzewnej 440, bieżnie i kulki ze stali nierdzewnej 440
Te bezobsługowe plastikowe bloki poduszek mają doskonałą wytrzymałość mechaniczną, sztywność i stabilność wymiarową i nigdy nie rdzewieją ani nie korodują.Włożone z łożyskiem kulkowym ze stali nierdzewnej zapewniają lepszą odporność na korozję w porównaniu z jakąkolwiek oferowaną obecnie jednostką montowaną.
Głównie zastosowania:
Obudowy z tworzywa sztucznego z wkładkami łożyskowymi wykonane ze stali nierdzewnej Seria SSUCTPL2 Dane techniczne:
|
Nr części zespołu łożyskowego |
Średnica otworu | Wymiar (mm) |
Mieszkania
waga (kg) |
Rozmiar śruby |
||||||||||
| d | a | c |
d |
h |
m |
t |
w | w |
Bi |
n | ||||
| w | mm | |||||||||||||
| SS-UCTPL201 |
1/ 2 |
12 | 101,5 | 27,5 | 12 | 64 | 76 | 35 | 88 | 47 | 31 | 12.7 | 0,16 | M16 |
| SS-UCTPL202 |
9/16 5/8 |
15 | 101,5 | 27,5 | 12 | 64 | 76 | 35 | 88 | 47 | 31 | 12.7 | 0,16 | M16 |
| SS-UCTPL203 |
11/16 |
17 | 101,5 | 27,5 | 12 | 64 | 76 | 35 | 88 | 47 | 31 | 12.7 | 0,16 | M16 |
| SS-UCTPL204 | 3/ 4 | 20 | 101,5 | 27,5 | 12 | 64 | 76 | 35 | 88 | 47 | 31 | 12.7 | 0,16 | M16 |
| SS-UCTPL205 | 13/16 7/8 15/16 1 | 25 | 101,5 | 27,5 | 12 | 64 | 76 | 35 | 88 | 47 | 34.1 | 14.3 | 0,17 | M16 |
| SS-UCTPL206 | 1-1/16 1-1/8 1-3/16 1-1/4 | 30 | 125,5 | 34,5 | 12 | 76 | 89 | 40 | 102 | 63 | 38.1 | 15.9 | 0,22 | M16 |
| SS-UCTPL207 | 1-1/4 1-5/16 1-3/8 1-7/16 | 35 | 125 | 34,5 | 12 | 76 | 89 | 40 | 102 | 63 | 42,9 | 17,5 | 0,26 | M16 |
| SS-UCTPL208 | 1-1/2 1-9/16 | 40 | 140 | 38,5 | 16 | 85 | 102 | 39,5 | 114 | 80 | 49,2 | 19 | 0,38 | M16 |
| SS-UCTPL209 | 1-5/8 1-11/16 1-3/4 | 45 | 149 | 40 | 16 | 90 | 102 | 50 | 117 | 85 | 49,2 | 19 | 0,48 | M20 |
| SS-UCTPL210 | 1-13/16 1-7/8 1-15/16 2 | 50 | 149 | 40 | 16 | 90 | 102 | 50 | 117 | 85 | 51,6 | 19 | 0,52 | M20 |
|
Tryb obciążenia |
Nośność (N) |
||||||
| Rodzaj Tipo | 204 | 205 | 206 | 207 | 208 | 209 | 210 |
|
|
14800 |
15500 |
15800 |
16500 |
17300 |
18210 |
18860 |
|
|
3930 |
4530 |
5100 |
6500 |
7800 |
8710 |
9750 |
|
|
8500 |
10350 |
10900 |
11300 |
12150 |
12900 |
13550 |
|
|
40770 |
45300 |
46100 |
44100 |
42800 |
44230 |
44880 |
