Szczegóły Produktu:
|
| Nazwa: | Plastikowe obudowy z wkładkami łożyskowymi ze stali nierdzewnej | Rodzaj: | SS-UCECHPL201, SS-UCECHPL203, SS-UCECHPL205, SS-UCECHPL207 |
|---|---|---|---|
| Materiał obudowy: | wysokiej jakości polimer PBT wypełniony szkłem | Wstaw materiał łożysk: | Stal nierdzewna AISI 440C, Stal nierdzewna 420, Stal nierdzewna 304 |
| Roztwór uszczelniający: | Polimerowe osłony/uszczelki mogą być dostarczone na specjalne zamówienie. | Zakres rozmiarów: | Metryczne, średnica otworu od 12 mm do 50 mm |
| Zgodność ze standardem: | ISO, JIS, norma północnoamerykańska | Aplikacje: | przetwórstwo żywności, maszyny do butelkowania i pakowania, przetwarzanie chemiczne oraz zastosowani |
| High Light: | 2-śrubowe plastikowe łożyska blokowe,4-śrubowe plastikowe łożyska blokowe,łożysko kołnierzowe ze stali nierdzewnej |
||

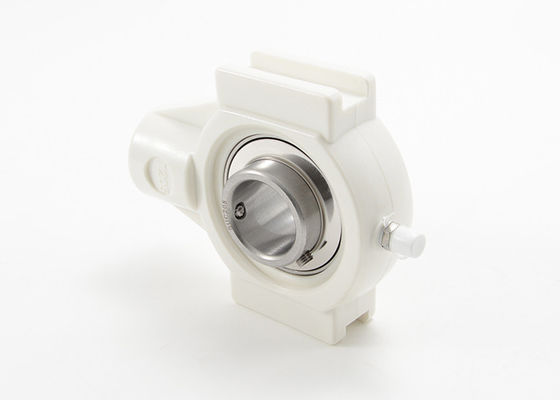

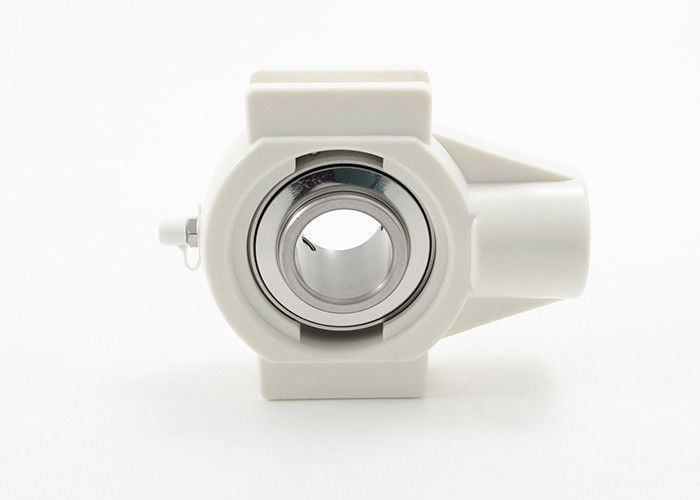

Plastikowe obudowy z wkładkami łożyskowymi ze stali nierdzewnej SS UCECHPL202
Bloki łożyskowe to zespoły montowane na łapach, które służą do podparcia wału, gdy powierzchnia montażowa jest równoległa do osi wału.Otwory montażowe są wycięte w celu ułatwienia regulacji montażu.Plastikowe bloki poduszek są wykonane z poliestru PBT wypełnionego włóknem szklanym i są całkowicie wymienne z konwencjonalnymi blokami żeliwnymi.Te bezobsługowe bloki mają doskonałą wytrzymałość mechaniczną, sztywność i stabilność wymiarową oraz nigdy nie rdzewieją ani nie korodują.Polimerowe bloki poduszek są obecnie stosowane w wielu gałęziach przemysłu, w tym w przetwórstwie spożywczym, maszynach do butelkowania i pakowania, przetwórstwie chemicznym oraz zastosowaniach basenowych i morskich.Bloki poduszkowe MOUETTE można kupić z różnymi łożyskami wkładkowymi, aby najlepiej pasowały do konkretnego zastosowania.
Bez poszycia lub powlekania do wiórów lub skórki
Powlekane lub platerowane obudowy żeliwne mogą zarysowywać, odpryskiwać i łuszczyć się.W rzeczywistości sama czynność ich montażu powoduje usunięcie wykończenia wokół krawędzi otworów na śruby, rozpoczynając proces korozji.Obudowy MOUETTE to solidny polimer PBT wypełniony szkłem, który nie wymaga żadnych powłok chroniących przed korozją.
Zaprojektowany z myślą o czystości
Powierzchnia polimeru jest znacznie bardziej higieniczna niż żeliwo.Chropowata powierzchnia żeliwa może być siedliskiem niepożądanego brudu, pleśni i bakterii.Dodatkowo powierzchnia montażowa, czyli spód bloczka, jest obrabiana w celu uzyskania płaskości, dzięki czemu brud i woda nie prowadzą do powstawania pleśni lub bakterii.
Może pracować na sucho, mokro lub całkowicie zanurzony
Blok i zespoły łożyskowe są wyjątkowe, ponieważ mogą pracować w pełnym zanurzeniu bez smarowania.Mogą pracować w temperaturach do 120°C po zanurzeniu w płynach, a nawet w wyższych temperaturach, gdy pracują na sucho.
Dostępne materiały:
· Łożysko kulkowe ze stali nierdzewnej 304, bieżnie i kulki ze stali nierdzewnej 304.
· Łożysko kulkowe ze stali nierdzewnej 420, bieżnie i kulki ze stali nierdzewnej 420.
· Łożysko kulkowe ze stali nierdzewnej 440, bieżnie i kulki ze stali nierdzewnej 440
Te bezobsługowe plastikowe bloki poduszek mają doskonałą wytrzymałość mechaniczną, sztywność i stabilność wymiarową i nigdy nie rdzewieją ani nie korodują.Włożone z łożyskiem kulkowym ze stali nierdzewnej zapewniają lepszą odporność na korozję w porównaniu z jakąkolwiek oferowaną obecnie jednostką montowaną.
Głównie zastosowania:
Obudowy z tworzywa sztucznego z wkładkami łożyskowymi ze stali nierdzewnej SS UCECHPL2 Dane techniczne:
|
Nr części zespołu łożyskowego |
Średnica otworu | Wymiar (mm) |
Mieszkania waga (kg) |
Rozmiar śruby |
||||||||
| d | a | c |
h |
m |
t |
w |
Bi |
n | ||||
| w | mm | |||||||||||
| SS-UCECHPL201 |
1/ 2 |
12 | 101 | 27,5 | 64 | 65 | 35 | 47 | 31 | 12.7 | 0,15 | M16 |
| SS-UCECHPL202 |
9/16 5/8 |
15 | 101 | 27,5 | 64 | 65 | 35 | 47 | 31 | 12.7 | 0,15 | M16 |
| SS-UCECHPL203 |
11/16 |
17 | 101 | 27,5 | 64 | 65 | 35 | 47 | 31 | 12.7 | 0,15 | M16 |
| SS-UCECHPL204 | 3/ 4 | 20 | 101 | 27,5 | 64 | 65 | 35 | 47 | 31 | 12.7 | 0,15 | M16 |
| SS-UCECHPL205 | 13/16 7/8 15/16 1 | 25 | 101 | 27,5 | 64 | 74 | 35 | 47 | 34.1 | 14.3 | 0,16 | M16 |
| SS-UCECHPL206 | 1-1/16 1-1/8 1-3/16 1-1/4 | 30 | 125 | 34,5 | 76 | 90 | 40 | 63 | 38.1 | 15.9 | 0,21 | M16 |
| SS-UCECHPL207 | 1-1/4 1-5/16 1-3/8 1-7/16 | 35 | 125 | 34,5 | 76 | 90 | 40 | 63 | 42,9 | 17,5 | 0,25 | M16 |
| SS-UCECHPL208 | 1-1/2 1-9/16 | 40 | 140 | 38,5 | 85 | 100 | 39,5 | 80 | 49,2 | 19 | 0,36 | M16 |
| SS-UCECHPL209 | 1-5/8 1-11/16 1-3/4 | 45 | 149 | 40 | 90 | 110 | 50 | 85 | 49,2 | 19 | 0,45 | M20 |
| SS-UCECHPL210 | 1-13/16 1-7/8 1-15/16 2 | 50 | 149 | 40 | 90 | 110 | 50 | 85 | 51,6 | 19 | 0,49 | M20 |
|
Tryb obciążenia |
Nośność (N) |
||||||
| Rodzaj | 204 | 205 | 206 | 207 | 208 | 209 | 210 |
|
|
14800 |
15500 |
15800 |
16500 |
17300 |
18210 |
18860 |
|
|
3930 |
4530 |
5100 |
6500 |
7800 |
8710 |
9750 |
|
|
8500 |
10350 |
10900 |
11300 |
12150 |
12900 |
13550 |
|
|
40770 |
45300 |
46100 |
44100 |
42800 |
44230 |
44880 |
