Szczegóły Produktu:
|
| Nazwa: | Zespół łożyska termoplastycznego z łożyskiem kulkowym ze stali nierdzewnej | Kolor obudowy: | Biało-czarny |
|---|---|---|---|
| Materiał obudowy: | wysokiej jakości polimer PBT wypełniony szkłem | Wstaw materiał łożysk: | Stal nierdzewna AISI 440C, Stal nierdzewna 420, Stal nierdzewna 304 |
| Wstaw element łożyska: | Szeroki pierścień wewnętrzny | Funkcja mieszkaniowa: | Wspornik kołnierza z trzema śrubami |
| Zgodność ze standardem: | ISO, JIS, norma północnoamerykańska | Aplikacje: | przetwórstwo żywności, maszyny do butelkowania i pakowania, przetwarzanie chemiczne oraz zastosowani |
| High Light: | Kołnierz z 2 śrubami,420 4-śrubowe łożysko z kołnierzem,łożysko z 4 śrubami ze stali nierdzewnej |
||

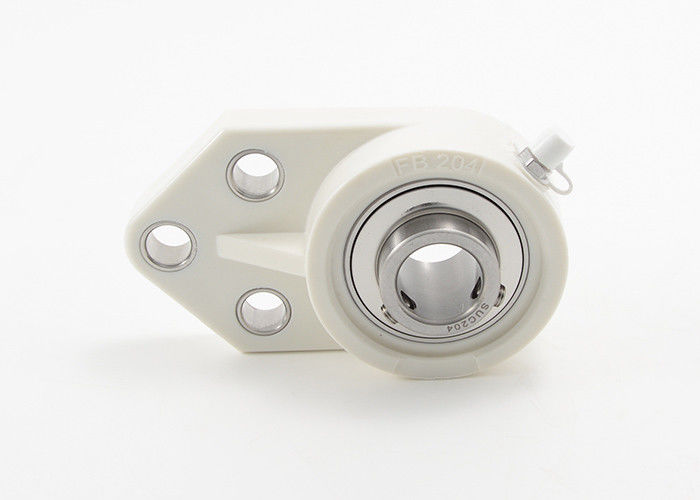

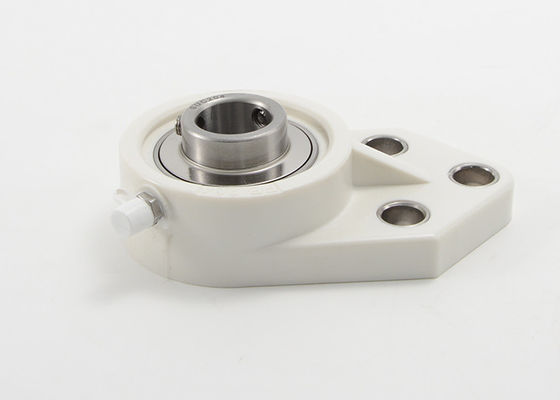

Termoplastyczny zespół łożyskowy Łożysko kulkowe ze stali nierdzewnej 3-śrubowy kołnierz SS UCFBPL203
Mieszkania:
Termoplastyczny zespół łożyskowy Wstaw łożysko kulkowe 3-śrubowy kołnierz SS UCFBPL2 Series Dane techniczne:
|
Nr części zespołu łożyskowego |
Średnica otworu | Wymiar (mm) |
Mieszkania waga (kg) |
Rozmiar śruby |
|||||||||||||
| d | a | mi |
h |
w | s |
f |
c |
b |
l |
g |
ja |
n |
Bi |
||||
| w | mm | ||||||||||||||||
| SS-UCFBPL201 |
1/ 2 |
12 | 62 | 38.1 | 76,5 | 108,5 | 11 | 22.2 | 42,9 | 62 | 26,5 | 12 | 15.4 | 12.7 | 31 | 0,1 | M10 |
| SS-UCFBPL202 | 9/16 5/8 | 15 | 62 | 38.1 | 76,5 | 108,5 | 11 | 22.2 | 42,9 | 62 | 26,5 | 12 | 15.4 | 12.7 | 31 | 0,1 | M10 |
| SS-UCFBPL203 | 11/16 | 17 | 62 | 38.1 | 76,5 | 108,5 | 11 | 22.2 | 42,9 | 62 | 26,5 | 12 | 15.4 | 12.7 | 31 | 0,1 | M10 |
| SS-UCFBPL204 | 3/ 4 | 20 | 62 | 38.1 | 76,5 | 108,5 | 11 | 22.2 | 42,9 | 62 | 26,5 | 12 | 15.4 | 12.7 | 31 | 0,1 | M10 |
| SS-UCFBPL205 | 13/16 7/8 15/16 1 | 25 | 63,5 | 41,3 | 85,7 | 120,6 | 11 | 28.6 | 46 | 69 | 33,5 | 12 | 21 | 14.3 | 34.1 | 0,12 | M10 |
| SS-UCFBPL206 |
1-1/16 1-1/8 1-3/16 1-1/4 |
30 | 75 | 47,6 | 98,5 | 140 | 11 | 31,8 | 52,4 | 82 | 31,5 | 14 | 19 | 15.9 | 38.1 | 0,16 | M10 |
| SS-UCFBPL207 |
1-1/4 1-5/16 1-3/8 1-7/16 |
35 | 89 | 50,8 | 110 | 158 | 13 | 31,8 | 60.3 | 94 | 36,5 | 17 | 21.4 | 17,5 | 42,9 | 0,18 | M12 |
| SS-UCFBPL208 |
1-1/2 1-9/16 |
40 | 78 | 50 | 114 | 164 | 13 | 41,3 | 60.3 | 100 | 35,7 | 18 | 21.4 | 19 | 49,2 | 0,23 | M12 |
|
Tryb obciążenia |
Nośność (N) |
||||
| Rodzaj | 204 | 205 | 206 | 207 | 208 |
|
|
7200 |
9100 |
12200 |
12900 |
13600 |
|
|
9200 |
11100 |
11800 |
11900 |
12100 |
|
|
2600 |
2800 |
2900 |
3100 |
3300 |
