Szczegóły Produktu:
|
| Nazwa: | Cylindryczne popychacze krzywkowe typu calowego | Materiał rolki: | Wysokostopowa stal łożyskowa wysokiej jakości (stal nierdzewna jest dostosowana) |
|---|---|---|---|
| Sposób montażu: | Gniazdo śrubokręta | Wykończenie/powłoka: | Wykończenie z czarnego tlenku |
| Seria: | Seria calowa | Kształt rolki: | Cylindryczna średnica zewnętrzna |
| elementy toczne: | Wałek igłowy — pełne uzupełnienie | Typ kołka: | CF — kołek standardowy |
| Opieczętowanie: | Zapieczętowane / niezamknięte / dostosowane | Lokalizacja otworu smarowego: | Strona z kołkami |
| High Light: | łożysko wałeczkowe ze stalowym kołkiem,gniazdo śrubokręta z łożyskiem wałeczkowym,popychacz z koroną oksydowaną na czarno |
||

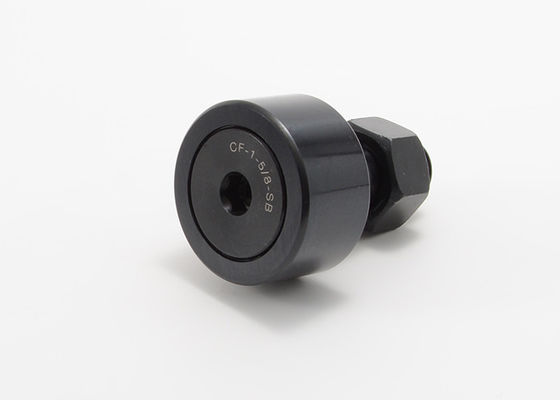

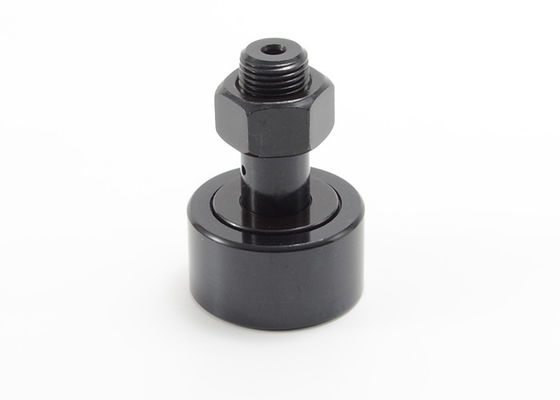

Cylindryczny calowy wkrętak z popychaczem krzywkowym ze stalą łożyskową CF 1/2 CF-2 CF-1 3/8-S
Zaprojektowany, aby zmaksymalizować preferowany ruch dzięki sztywnej, spójnej konstrukcji.Popychacze mają prosty profil o niskim tarciu, który przekształca ruch obrotowy w ruch liniowy przy niskich wymaganiach smarowania.

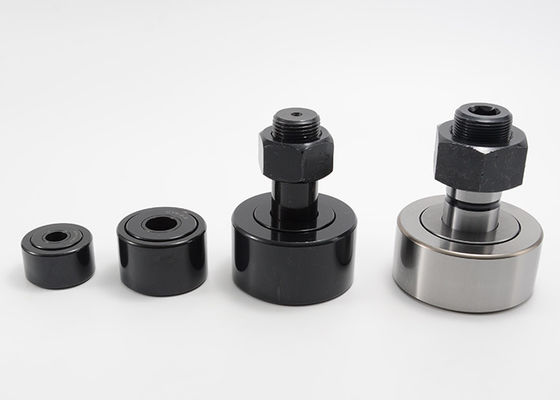

Oferujemy kompletną linię popychaczy kołkowych do zastosowań przemysłowych.Łożyska te są dostępne w wykonaniu ze stali, stali nierdzewnej oraz z wewnętrznymi tulejami z tworzywa sztucznego.Specjalizujemy się w zaprojektowanych popychaczach pasujących do określonych zastosowań.
Łożyska igiełkowe ze szczeliną wkrętaka są zalecane tam, gdzie obciążenia robocze i obciążenia udarowe są umiarkowane.Nośność kołków typoszeregu jest ograniczona przez średniej wielkości kołek.Wykonane z wysokostopowej stali łożyskowej.Najczęściej używany popychacz krzywkowy ogólnego przeznaczenia, dostępny w wersjach uszczelnionych.
Gniazdo wkrętaka krzywkowego popychacza serii calowejDane techniczne:
| Niezapieczętowane | Zapieczętowany | Średnica rolki.(R & D) | Szerokość rolki (W) | Średnica kołka (SD) | Stud L'GTH.(SL) | min.THR'D L'GTH (TL) | Dobre THR'DS. |
| CF-1/2-N | CF-1/2-NS | 0,500 | 0,344 | 0,190 | 1/2 | 1/4 | 10-32 |
| CF-1/2 | CF-1/2-S | 0,500 | 0,375 | 0,190 | 5/8 | 1/4 | 10-32 |
| CF-9/16 | CF-9/16-S | .5625 | 0,375 | 0,190 | 5/8 | 1/4 | 10-32 |
| CF-5/8-N | CF-5/8-NS | 0,625 | .406 | 0,250 | 5/8 | 5/16 | 1/4-28 |
| CF-5/8 | CF-5/8-S | 0,625 | .4375 | 0,250 | 3/4 | 5/16 | 1/4-28 |
| CF-11/16 | CF-11/16-S | .6875 | .4375 | 0,250 | 3/4 | 5/16 | 1/4-28 |
| CF-3/4 | CF-3/4-S | 0,750 | 0,500 | 0,375 | 7/8 | 3/8 | 3/8-24 |
| CF-7/8 | CF-7/8-S | 0,875 | 0,500 | 0,375 | 7/8 | 3/8 | 3/8-24 |
| CF-1 | CF-1-S | 1.000 | 0,625 | .4375 | 1 | 1/2 | 16.07-20.07 |
| CF-1 1/8 | CF-1 1/8-S | 1.125 | 0,625 | .4375 | 1 | 1/2 | 16.07-20.07 |
| CF-1 1/4 | CF-1 1/4-S | 1.250 | 0,750 | 0,500 | 1 1/4 | 5/8 | 1/2-20 |
| CF-1 3/8 | CF-1 3/8-S | 1.375 | 0,750 | 0,500 | 1 1/4 | 5/8 | 1/2-20 |
| CF-1 1/2 | CF-1 1/2-S | 1500 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 5/8 | CF-1 5/8-S | 1.625 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 3/4 | CF-1 3/4-S | 1.750 | 1.000 | 0,750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-1 7/8 | CF-1 7/8-S | 1.875 | 1.000 | 0,750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-2 | CF-2-S | 2.000 | 1.250 | 0,875 | 2 | 1 | 7/8-14 |
| CF-2 1/4 | CF-2 1/4-S | 2.250 | 1.250 | 0,875 | 2 | 1 | 7/8-14 |
| CF-2 1/2 | CF-2 1/2-S | 2500 | 1500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-2 3/4 | CF-2 3/4-S | 2.750 | 1500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-3 | CF-3-S | 3.000 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/4 | CF-3 1/4-S | 3.250 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/2 | CF-3 1/2-S | 3500 | 2.000 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CF-4 | CF-4-S | 4.000 | 2.250 | 1500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| CF-5-S | 5.000 | 2.750 | 2.000 | 5 1/16 | 2 9/16 | 2-12 | |
| CF-6-S | 6.000 | 3.250 | 2500 | 6 | 3 | 2 1/2-12 | |
| CF-7-S | 7.000 | 3.750 | 3.000 | 7 11/16 | 4 1/8 | 3-12 | |
| CF-8-S | 8.000 | 4.250 | 3.250 | 8 1/2 | 4 1/4 | 3 1/4-4 | |
| CF-9-S | 9.000 | 4.750 | 3.750 | 9 1/2 | 4 3/4 | 3 1/2-4 | |
| CF-10-S | 10.000 | 5.250 | 4.250 | 10 | 4 3/4 | 3 1/2-4 |
| uzapieczętowany | Zapieczętowany | Otwór olejowy | LUB.ROZMIAR DOPASOWANIA (F) | Poleć.Moment dokręcania (LBS.) | Podstawowe obciążenie | ||
| Środek otworu (HC) | Średnica otworu.(HD) | Maks.Pojemność statyczna (LBS.) | Maks.Dyn.Pojemność (funty) | ||||
| CF-1/2-N | CF-1/2-NS | - | - | 1/8 | 15 | 720 | 620 |
| CF-1/2 | CF-1/2-S | - | - | 1/8 | 15 | 790 | 680 |
| CF-9/16 | CF-9/16-S | - | - | 1/8 | 15 | 790 | 680 |
| CF-5/8-N | CF-5/8-NS | - | - | 1/8 | 35 | 1085 | 930 |
| CF-5/8 | CF-5/8-S | - | - | 1/8 | 35 | 1215 | 955 |
| CF-11/16 | CF-11/16-S | - | - | 1/8 | 35 | 1215 | 955 |
| CF-3/4 | CF-3/4-S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CF-7/8 | CF-7/8-S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CF-1 | CF-1-S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/8 | CF-1 1/8-S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/4 | CF-1 1/4-S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 3/8 | CF-1 3/8-S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 1/2 | CF-1 1/2-S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 5/8 | CF-1 5/8-S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 3/4 | CF-1 3/4-S | 16.07 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-1 7/8 | CF-1 7/8-S | 16.07 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-2 | CF-2-S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/4 | CF-2 1/4-S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/2 | CF-2 1/2-S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-2 3/4 | CF-2 3/4-S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-3 | CF-3-S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/4 | CF-3 1/4-S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/2 | CF-3 1/2-S | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CF-4 | CF-4-S | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
| CF-5-S | 7/8 | 3/16 | 1/4 | 5000 | 67950 | 46575 | |
| CF-6-S | 1 | 3/16 | 1/4 | 5000 | 80450 | 60000 | |
| CF-7-S | 1 1/4 | 3/16 | 1/4 | 5000 | 106930 | 75380 | |
| CF-8-S | - | - | 1/4 | 5000 | 144100 | 92200 | |
| CF-9-S | - | - | 1/4 | 5000 | 183430 | 113260 | |
| CF-10-S | - | - | 1/4 | 5000 | 215565 | 131545 | |
