Szczegóły Produktu:
|
| Nazwa: | Ciężkie gniazdo śrubokręta z popychaczem calowym z koroną | Materiał: | Wysokostopowa stal łożyskowa |
|---|---|---|---|
| Sposób montażu: | Gniazdo śrubokręta Ciężki kołek | Zakres rozmiarów: | Cal |
| średnica zewnętrzna Konfiguracja: | Koronowany | elementy toczne: | Rolki igiełkowe z pełnym uzupełnieniem |
| Typ kołka: | Ciężki ogier | Rodzaj uszczelnienia: | Standard (zamknięty / niezamknięty) / dostosowany |
| Lokalizacja otworu smarowego: | Strona z kołkami | Wykończenie powierzchni: | Wykończenie z czarnego tlenku |
| High Light: | ciężki popychacz krzywkowy typu kołkowego,popychacz krzywkowy typu kołkowego,popychacz krzywkowy z koroną |
||

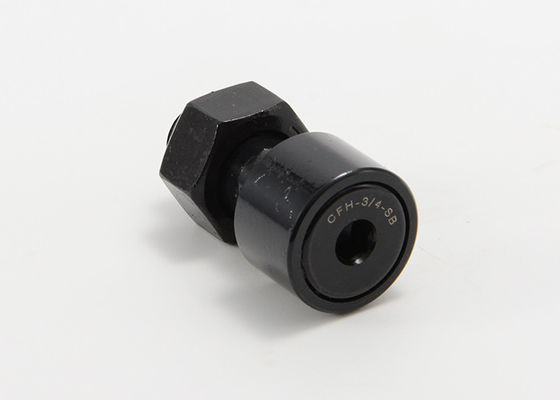

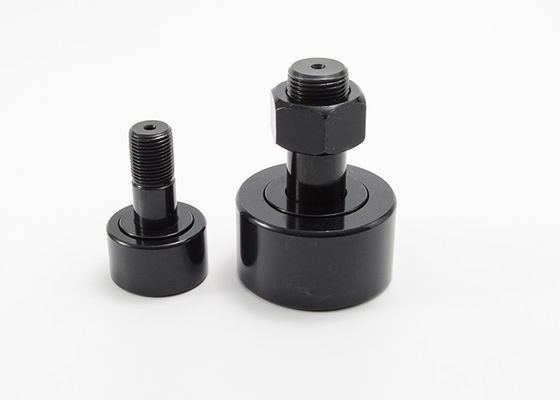

Popychacz krzywkowy do ciężkich kołków z koroną calową Gniazdo wkrętaka CCFH 1 S CCFH 1 1/4 S
MOUETTE projektuje, produkuje i dostarcza kompletną linię popychaczy do zastosowań przemysłowych, w tym obrabiarek, robotów przemysłowych, produkcji części elektronicznych, urządzeń automatyki biurowej i trudnych środowisk, które wymagają zwiększonej odporności na korozję.Popychacze i rolki gąsienic zapewniają rozwiązania zmniejszające tarcie do przekształcania ruchu obrotowego w ruch liniowy lub obsługujące wyłącznie promieniowe lub kombinowane obciążenia wzdłużne, w zależności od typów elementów tocznych.
Popychacze ze stali nierdzewnej są przeznaczone do pracy w trudnych warunkach, które wymagają zwiększonej odporności na korozję.Doskonały wybór do użytku na zewnątrz lub do zastosowań takich jak zakłady produkcji żywności, które wymagają częstego mycia i czyszczenia.
Dane techniczne ciężkiego popychacza calowego z koroną:
| Niezapieczętowane | Zapieczętowany | Średnica rolki.(R & D) | Szerokość rolki (W) | Średnica kołka (SD) | Długość kołka (SL) | min.Długość gwintu (TL) | Dobre THR'DS. |
| CCFH 1/2 | CCFH 1/2 S | 0,500 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 |
| CCFH 9/16 | CCFH 9/16 S | .5625 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 |
| CCFH 5/8 | CCFH 5/8 S | 0,625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CCFH 11/16 | CCFH 11/16 S | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CCFH 3/4 | CCFH 3/4 S | 0,750 | 0,500 | .4375 | 7/8 | 3/8 | 16.07-20.07 |
| CCFH 7/8 | CCFH 7/8 S | 0,875 | 0,500 | .4375 | 7/8 | 3/8 | 16.07-20.07 |
| CCFH 1 | CCFH 1 S | 1.000 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 |
| CCFH 1 1/8 | CCFH 1 1/8 S | 1.125 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 |
| CCFH 1 1/4 | CCFH 1 1/4 S | 1.250 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 |
| CCFH 1 3/8 | CCFH 1 3/8 S | 1.375 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 |
| CCFH 1 1/2 | CCFH 1 1/2 S | 1500 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 |
| CCFH 1 5/8 | CCFH 1 5/8 S | 1.625 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 |
| CCFH 1 3/4 | CCFH 1 3/4 S | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| CCFH 1 7/8 | CCFH 1 7/8 S | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| CCFH 2 | CCFH 2 S | 2.000 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CCFH 2 1/4 | CCFH 2 1/4 S | 2.250 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CCFH 2 1/2 | CCFH 2 1/2 S | 2500 | 1500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CCFH 2 3/4 | CCFH 2 3/4 S | 2.750 | 1500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CCFH 3 | CCFH 3 S | 3.000 | 1.750 | 1500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CCFH 3 1/4 | CCFH 3 1/4 S | 3.250 | 1.750 | 1500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CCFH 3 1/2 | CCFH 3 1/2 S | 3500 | 2.000 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CCFH 4 | CCFH 4 S | 4.000 | 2.250 | 2.000 | 3 1/2 | 1 1/2 | 2-12 |
| - | CCFH 5 S | 5.000 | 2.750 | 2500 | 5 1/16 | 2 9/16 | 2 1/2-12 |
| - | CCFH 6 S | 6.000 | 3.250 | 3.000 | 6 | 3 | 3-12 |
| - | CCFH 7 S | 7.000 | 3.750 | 3500 | 7 11/16 | 4 1/8 | 3 1/2-4 |
| Niezapieczętowane | Zapieczętowany | Otwór olejowy | LUB.ROZMIAR DOPASOWANIA (F) | Poleć.Moment dokręcania (LBS.) | Podstawowe obciążenie | ||
| Środek otworu (HC) | Średnica otworu.(HD) | Maks.Pojemność statyczna (LBS.) | Maks.Dyn.Pojemność (funty) | ||||
| CCFH 1/2 | CCFH 1/2 S | - | - | 1/8 | 35 | 1580 | 680 |
| CCFH 9/16 | CCFH 9/16 S | - | - | 1/8 | 35 | 1580 | 680 |
| CCFH 5/8 | CCFH 5/8 S | - | - | 1/8 | 90 | 2480 | 955 |
| CCFH 11/16 | CCFH 11/16 S | - | - | 1/8 | 90 | 2480 | 955 |
| CCFH 3/4 | CCFH 3/4 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CCFH 7/8 | CCFH 7/8 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CCFH 1 | CCFH 1 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CCFH 1 1/8 | CCFH 1 1/8 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CCFH 1 1/4 | CCFH 1 1/4 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CCFH 1 3/8 | CCFH 1 3/8 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CCFH 1 1/2 | CCFH 1 1/2 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CCFH 1 5/8 | CCFH 1 5/8 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CCFH 1 3/4 | CCFH 1 3/4 S | 16.07 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CCFH 1 7/8 | CCFH 1 7/8 S | 16.07 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CCFH 2 | CCFH 2 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CCFH 2 1/4 | CCFH 2 1/4 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CCFH 2 1/2 | CCFH 2 1/2 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CCFH 2 3/4 | CCFH 2 3/4 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CCFH 3 | CCFH 3 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH 3 1/4 | CCFH 3 1/4 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH 3 1/2 | CCFH 3 1/2 S | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CCFH 4 | CCFH 4 S | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
| - | CCFH 5 S | 7/8 | 3/16 | 1/4” NPT | 5000 | 135900 | 46575 |
| - | CCFH 6 S | 1 | 3/16 | 1/4” NPT | 5000 | 160900 | 60000 |
| - | CCFH 7 S | 1 1/4 | 3/16 | 1/4” NPT | 5000 | 213860 | 75380 |
