Szczegóły Produktu:
|
| Nazwa: | Łożyska walcowe popychaczy calowych | Materiał: | Wysokostopowa stal łożyskowa wysokiej jakości / stal nierdzewna |
|---|---|---|---|
| Funkcja montażu: | Typ kołka z otworem sześciokątnym | Wykończenie powierzchni: | Wykończenie z czarnego tlenku |
| Zakres rozmiarów: | Seria calowa | Podstawowy typ konstrukcji: | Typ kołka Cylindryczna średnica zewnętrzna |
| elementy toczne: | Rolki igiełkowe z pełnym uzupełnieniem | Typ kołka: | Standardowy kołek |
| Rodzaj uszczelnienia: | Standardowy / Dostosowany | Lokalizacja otworu smarowego: | Strona z kołkami |
| High Light: | kołek cylindryczny krzywka i popychacz,uszczelniona cylindryczna krzywka i popychacz,popychacz wału krzywki sześciokątnej |
||

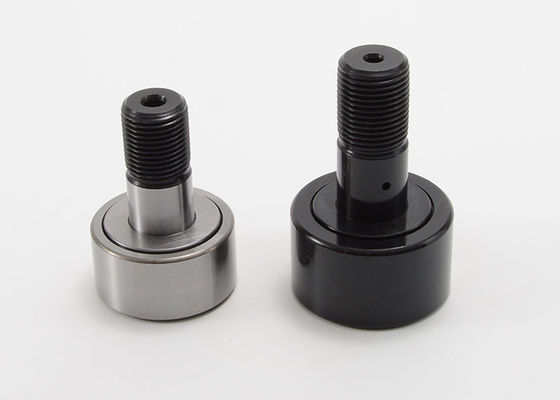

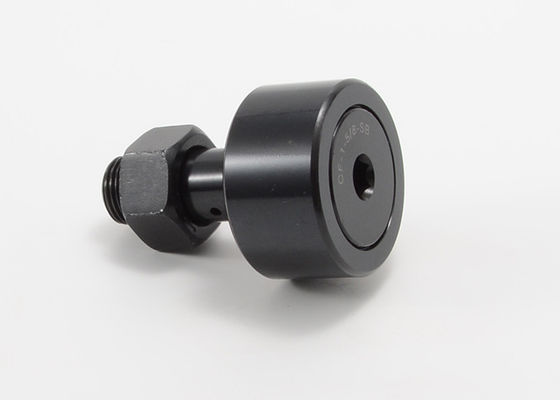

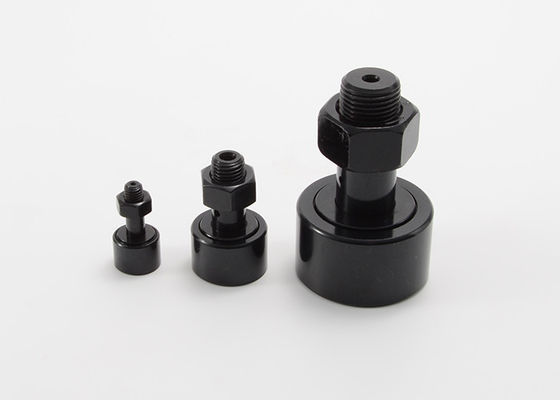

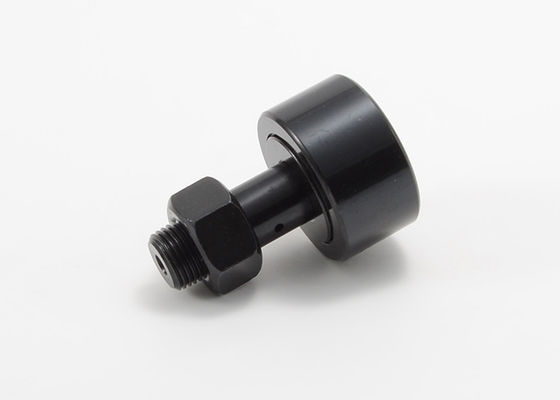

CF 1/2 SB CF 1 1/2 SB Calowy Cylindryczny popychacz Rolka mocująca kołek Otwór sześciokątny Uszczelniony
Łożysko wałeczkowe popychacza (zwane również „popychaczem”) to specjalne łożysko wałeczkowe przeznaczone do podążania za gąsienicami lub krzywkami oraz w szerokim zakresie systemów ruchu liniowego.Popychacze krzywkowe są często stosowane na przenośnikach, liniach przesyłowych procesów, takich jak te stosowane w branżach takich jak żywność i napoje, tworzywa sztuczne, szkło i między innymi.Popychacze krzywkowe Mouette są również popularne w zastosowaniach obronnych i lotniczych, gdzie łatwość konserwacji i niezawodność systemu są ważnymi czynnikami projektowymi.Aby płynnie i równomiernie rozłożyć obciążenia, popychacze są zwykle projektowane z pełnym zestawem elementów tocznych.Istnieje jednak więcej niż jeden typ konfiguracji popychaczy, ale najbardziej charakterystyczną cechą jest sposób, w jaki popychacz jest montowany do swojego odpowiednika.
Oferujemy kompletną linię popychaczy kołkowych do zastosowań przemysłowych.Łożyska te są dostępne w wykonaniu ze stali, stali nierdzewnej oraz z wewnętrznymi tulejami z tworzywa sztucznego.Specjalizujemy się w zaprojektowanych popychaczach pasujących do określonych zastosowań.
Łożyska igiełkowe z łbem sześciokątnym są zalecane tam, gdzie obciążenia robocze i obciążenia udarowe są umiarkowane.Nośność kołków typoszeregu jest ograniczona przez średniej wielkości kołek.Wykonane z wysokostopowej stali łożyskowej.
Specyfikacje calowych łożysk walcowych popychacza krzywkowego:
| Niezapieczętowane | Zapieczętowany | Średnica rolki (RD) | Szerokość rolki (W) | Średnica kołka (SD) | Stud L'GTH.(SL) | min.THR'D L'GTH (TL) | Dobre THR'DS. |
| CF-1/2-NB | CF-1/2-N-SB | 0,500 | 0,344 | 0,190 | 1/2 | 1/4 | 10-32 |
| CF-1/2-B | CF-1/2-SB | 0,500 | 0,375 | 0,190 | 5/8 | 1/4 | 10-32 |
| CF-9/16-B | CF-9/16-SB | .5625 | 0,375 | 0,190 | 5/8 | 1/4 | 10-32 |
| CF-5/8-NB | CF-5/8-N-SB | 0,625 | .406 | 0,250 | 5/8 | 5/16 | 1/4-28 |
| CF-5/8-B | CF-5/8-SB | 0,625 | .4375 | 0,250 | 3/4 | 5/16 | 1/4-28 |
| CF-11/16-B | CF-11/16-SB | .6875 | .4375 | 0,250 | 3/4 | 5/16 | 1/4-28 |
| CF-3/4-B | CF-3/4-SB | 0,750 | 0,500 | 0,375 | 7/8 | 3/8 | 3/8-24 |
| CF-7/8-B | CF-7/8-SB | 0,875 | 0,500 | 0,375 | 7/8 | 3/8 | 3/8-24 |
| CF-1-B | CF-1-SB | 1.000 | 0,625 | .4375 | 1 | 1/2 | 16.07-20.07 |
| CF-1 1/8-B | CF-1 1/8-SB | 1.125 | 0,625 | .4375 | 1 | 1/2 | 16.07-20.07 |
| CF-1 1/4-B | CF-1 1/4-SB | 1.250 | 0,750 | 0,500 | 1 1/4 | 5/8 | 1/2-20 |
| CF-1 3/8-B | CF-1 3/8-SB | 1.375 | 0,750 | 0,500 | 1 1/4 | 5/8 | 1/2-20 |
| CF-1 1/2-B | CF-1 1/2-SB | 1500 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 5/8-B | CF-1 5/8-SB | 1.625 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 3/4-B | CF-1 3/4-SB | 1.750 | 1.000 | 0,750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-1 7/8-B | CF-1 7/8-SB | 1.875 | 1.000 | 0,750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-2-B | CF-2-SB | 2.000 | 1.250 | 0,875 | 2 | 1 | 7/8-14 |
| CF-2 1/4-B | CF-2 1/4-SB | 2.250 | 1.250 | 0,875 | 2 | 1 | 7/8-14 |
| CF-2 1/2-B | CF-2 1/2-SB | 2500 | 1500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-2 3/4-B | CF-2 3/4-SB | 2.750 | 1500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-3-B | CF-3-SB | 3.000 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/4-B | CF-3 1/4-SB | 3.250 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/2-B | CF-3 1/2-SB | 3500 | 2.000 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CF-4-B | CF-4-SB | 4.000 | 2.250 | 1500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| Niezapieczętowane | Zapieczętowany | Otwór olejowy | LUB.ROZMIAR DOPASOWANIA (F) | Poleć.Moment dokręcania (LBS.) | Podstawowe obciążenie | ||
| Środek otworu (HC) | Średnica otworu.(HD) | Maks.Pojemność statyczna (LBS.) | Maks.Dyn.Pojemność (funty) | ||||
| CF-1/2-NB | CF-1/2-N-SB | - | - | 1/8 | 15 | 720 | 620 |
| CF-1/2-B | CF-1/2-SB | - | - | 1/8 | 15 | 790 | 680 |
| CF-9/16-B | CF-9/16-SB | - | - | 1/8 | 15 | 790 | 680 |
| CF-5/8-NB | CF-5/8-N-SB | - | - | 1/8 | 35 | 1085 | 930 |
| CF-5/8-B | CF-5/8-SB | - | - | 1/8 | 35 | 1215 | 955 |
| CF-11/16-B | CF-11/16-SB | - | - | 1/8 | 35 | 1215 | 955 |
| CF-3/4-B | CF-3/4-SB | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CF-7/8-B | CF-7/8-SB | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CF-1-B | CF-1-SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/8-B | CF-1 1/8-SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/4-B | CF-1 1/4-SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 3/8-B | CF-1 3/8-SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 1/2-B | CF-1 1/2-SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 5/8-B | CF-1 5/8-SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 3/4-B | CF-1 3/4-SB | 16.07 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-1 7/8-B | CF-1 7/8-SB | 16.07 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-2-B | CF-2-SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/4-B | CF-2 1/4-SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/2-B | CF-2 1/2-SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-2 3/4-B | CF-2 3/4-SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-3-B | CF-3-SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/4-B | CF-3 1/4-SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/2-B | CF-3 1/2-SB | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CF-4-B | CF-4-SB | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
