Szczegóły Produktu:
|
| Nazwa: | Gniazdo wkrętaka popychacza krzywkowego o dużej średnicy, cylindryczne, calowe | Materiał: | Stal łożyskowa / stal nierdzewna |
|---|---|---|---|
| Funkcja montażu: | Gniazdo śrubokręta | Zakres rozmiarów: | Seria calowa (OD w calach) |
| Podstawowy typ konstrukcji: | Cylindryczny | elementy toczne: | Rolki igiełkowe z pełnym uzupełnieniem |
| Typ kołka: | Ciężki ogier | Rodzaj uszczelnienia: | Zapieczętowane / Bez uszczelek / Dostosowane |
| Lokalizacja otworu smarowego: | Strona z kołkami | Wykończenie powierzchni: | Wykończenie z czarnego tlenku |
| High Light: | Cylindryczny popychacz krzywki typu kołkowego,popychacz krzywki typu kołkowego ze stali nierdzewnej,śrubokręt Popychacz wałka krzywki szczelinowej |
||

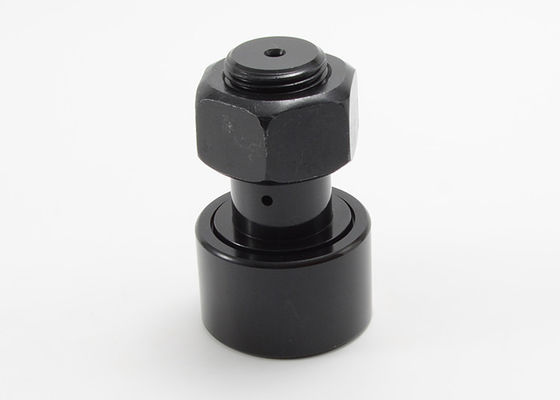

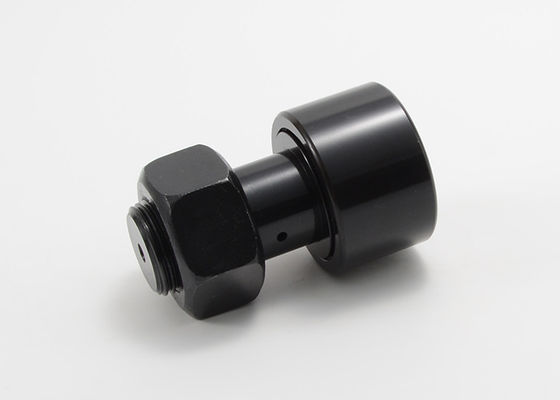

Ciężki kołek Cylindryczny Popychacz calowy Wkrętak szczelinowy CFH 1 1/8 CFH 1 1/2 CFH 2
Ciężki kołek Cylindryczny Popychacz calowy Wkrętak szczelinowy CFH 1 1/8 CFH 1 1/2 CFH 2
Zaprojektowany, aby zmaksymalizować preferowany ruch dzięki sztywnej, spójnej konstrukcji.Popychacze mają prosty profil o niskim tarciu, który przekształca ruch obrotowy w ruch liniowy przy niskich wymaganiach smarowania.
MOUETTE projektuje, produkuje i dostarcza kompletną linię popychaczy do zastosowań przemysłowych, w tym obrabiarek, robotów przemysłowych, produkcji części elektronicznych, urządzeń automatyki biurowej i trudnych środowisk, które wymagają zwiększonej odporności na korozję.
MOUETTE sprawia, że:
· Standardowe i niestandardowe opcje, w tym rozmiary, materiały i projekty.
· Zoptymalizowane bieżnie dla lepszego rozkładu naprężeń kontaktowych.
· Elastyczność o wysokiej precyzji dla różnych zastosowań.
· Zmienne konstrukcje koszyków, osłon, uszczelnień i pierścieni zewnętrznych
· Dostępne jako mini, standardowe, mimośrodowe, z otworem sześciokątnym, gniazdem na śrubokręt oraz z tarczami dociskowymi.
· Prosta instalacja za pomocą nasadek lub śrubokrętów.
Ciężki kołek cylindryczny calowy popychacz krzywkowy mocowany za pomocą gniazda śrubokrętaDane techniczne:
| Niezapieczętowane | Zapieczętowany | Średnica rolki.(R & D) | Szerokość rolki (W) | Średnica kołka (SD) | Długość kołka (SL) | min.Długość gwintu (TL) | Dobre THR'DS. |
| CFH 1/2 | CFH 1/2 S | 0,500 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 |
| CFH 9/16 | CFH 9/16 S | .5625 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 |
| CFH 5/8 | CFH 5/8 S | 0,625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 11/16 | CFH 11/16 S | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 3/4 | CFH 3/4 S | 0,750 | 0,500 | .4375 | 7/8 | 3/8 | 16.07-20.07 |
| CFH 7/8 | CFH 7/8 S | 0,875 | 0,500 | .4375 | 7/8 | 3/8 | 16.07-20.07 |
| CFH 1 | CFH 1 S | 1.000 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/8 | CFH 1 1/8 S | 1.125 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/4 | CFH 1 1/4 S | 1.250 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 3/8 | CFH 1 3/8 S | 1.375 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 1/2 | CFH 1 1/2 S | 1500 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 5/8 | CFH 1 5/8 S | 1.625 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 3/4 | CFH 1 3/4 S | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| CFH 1 7/8 | CFH 1 7/8 S | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| CFH 2 | CFH 2 S | 2.000 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/4 | CFH 2 1/4 S | 2.250 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/2 | CFH 2 1/2 S | 2500 | 1500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 2 3/4 | CFH 2 3/4 S | 2.750 | 1500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 3 | CFH 3 S | 3.000 | 1.750 | 1500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/4 | CFH 3 1/4 S | 3.250 | 1.750 | 1500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/2 | CFH 3 1/2 S | 3500 | 2.000 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CFH 4 | CFH 4 S | 4.000 | 2.250 | 2.000 | 3 1/2 | 1 1/2 | 2-12 |
| - | CFH 5 S | 5.000 | 2.750 | 2500 | 5 1/16 | 2 9/16 | 2 1/2-12 |
| - | CFH 6 S | 6.000 | 3.250 | 3.000 | 6 | 3 | 3-12 |
| - | CFH 7 S | 7.000 | 3.750 | 3500 | 7 11/16 | 4 1/8 | 3 1/2-4 |
| Niezapieczętowane | Zapieczętowany | Otwór olejowy | LUB.ROZMIAR DOPASOWANIA (F) | Poleć.Moment dokręcania (LBS.) | Podstawowe obciążenie | ||
| Środek otworu (HC) | Średnica otworu.(HD) | Maks.Pojemność statyczna (LBS.) | Maks.Dyn.Pojemność (funty) | ||||
| CFH 1/2 | CFH 1/2 S | - | - | 1/8 | 35 | 1580 | 680 |
| CFH 9/16 | CFH 9/16 S | - | - | 1/8 | 35 | 1580 | 680 |
| CFH 5/8 | CFH 5/8 S | - | - | 1/8 | 90 | 2480 | 955 |
| CFH 11/16 | CFH 11/16 S | - | - | 1/8 | 90 | 2480 | 955 |
| CFH 3/4 | CFH 3/4 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 7/8 | CFH 7/8 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 1 | CFH 1 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/8 | CFH 1 1/8 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/4 | CFH 1 1/4 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 3/8 | CFH 1 3/8 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 1/2 | CFH 1 1/2 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 5/8 | CFH 1 5/8 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 3/4 | CFH 1 3/4 S | 16.07 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 1 7/8 | CFH 1 7/8 S | 16.07 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 2 | CFH 2 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/4 | CFH 2 1/4 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/2 | CFH 2 1/2 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 2 3/4 | CFH 2 3/4 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 3 | CFH 3 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/4 | CFH 3 1/4 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/2 | CFH 3 1/2 S | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CFH 4 | CFH 4 S | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
| - | CFH 5 S | 7/8 | 3/16 | 1/4” NPT | 5000 | 135900 | 46575 |
| - | CFH 6 S | 1 | 3/16 | 1/4” NPT | 5000 | 160900 | 60000 |
| - | CFH 7 S | 1 1/4 | 3/16 | 1/4” NPT | 5000 | 213860 | 75380 |
