Szczegóły Produktu:
|
| Nazwa: | Ciężki kołek popychacza calowego ze stali łożyskowej z wykończeniem z czarnego tlenku | Materiał: | STAL CHROMOWANA 52100 |
|---|---|---|---|
| Sześciokątny/szczelinowy: | Typ kołka z otworem sześciokątnym | Skończyć: | Wykończenie z czarnego tlenku |
| Rozmiar: | Seria calowa | Podstawowy typ konstrukcji: | Średnica zewnętrzna typu kołka z koroną |
| elementy toczne: | Wałek igłowy — pełne uzupełnienie | Typ kołka: | Ciężki ogier |
| Typ zamknięcia: | Zapieczętowane / niezamknięte / dostosowane | Lokalizacja otworu smarowego: | Strona z kołkami |
| High Light: | ciężkie rolki gąsienicowe typu kołkowego,rolki gąsienicowe typu oksydowanego na czarno,uszczelniona rolka gąsienicowa z koroną |
||

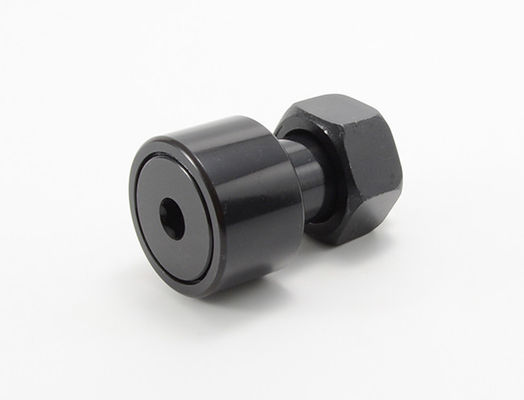

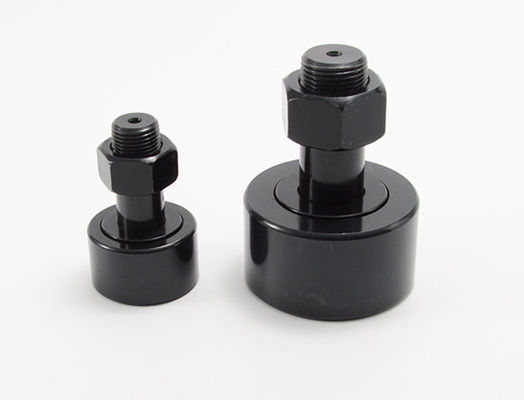

Ciężki kołek popychacza calowego z koroną Stal łożyskowa Wykończenie z czarnego tlenku Uszczelnione CCFH 1 SB
MOUETTE projektuje i produkuje kompletną linię popychaczy do zastosowań przemysłowych, w tym obrabiarek, robotów przemysłowych, produkcji części elektronicznych, urządzeń automatyki biurowej i trudnych środowisk wymagających zwiększonej odporności na korozję.Popychacze i rolki gąsienic zapewniają rozwiązania zmniejszające tarcie do przekształcania ruchu obrotowego w ruch liniowy lub obsługujące wyłącznie promieniowe lub kombinowane obciążenia wzdłużne, w zależności od typów elementów tocznych.
Ciężka stal łożyskowa popychacza calowego z koroną calową z wykończeniem z czarnego tlenku Dane techniczne:
| Niezapieczętowane | Zapieczętowany | Średnica rolki.(R & D) | Szerokość rolki (W) | Średnica kołka (SD) | Długość kołka (SL) | min.Długość gwintu (TL) | Dobre THR'DS. |
| CCFH 1/2 B | CCFH 1/2 SB | 0,500 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 |
| CCFH 9/16 B | CCFH 9/16 SB | .5625 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 |
| CCFH 5/8 B | CCFH 5/8 SB | 0,625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CCFH 11/16 B | CCFH 11/16 SB | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CCFH 3/4 B | CCFH 3/4 SB | 0,750 | 0,500 | .4375 | 7/8 | 3/8 | 16.07-20.07 |
| CCFH 7/8 B | CCFH 7/8 SB | 0,875 | 0,500 | .4375 | 7/8 | 3/8 | 16.07-20.07 |
| CCFH 1 B | CCFH 1 SB | 1.000 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 |
| CCFH 1 1/8 B | CCFH 1 1/8 SB | 1.125 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 |
| CCFH 1 1/4 B | CCFH 1 1/4 SB | 1.250 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 |
| CCFH 1 3/8 B | CCFH 1 3/8 SB | 1.375 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 |
| CCFH 1 1/2 B | CCFH 1 1/2 SB | 1500 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 |
| CCFH 1 5/8 B | CCFH 1 5/8 SB | 1.625 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 |
| CCFH 1 3/4 B | CCFH 1 3/4 SB | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| CCFH 1 7/8 B | CCFH 1 7/8 SB | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| CCFH 2 B | CCFH 2 SB | 2.000 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CCFH 2 1/4 B | CCFH 2 1/4 SB | 2.250 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CCFH 2 1/2 B | CCFH 2 1/2 SB | 2500 | 1500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CCFH 2 3/4 B | CCFH 2 3/4 SB | 2.750 | 1500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CCFH 3 B | CCFH 3 SB | 3.000 | 1.750 | 1500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CCFH 3 1/4 B | CCFH 3 1/4 SB | 3.250 | 1.750 | 1500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CCFH 3 1/2 B | CCFH 3 1/2 SB | 3500 | 2.000 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CCFH 4 B | CCFH 4 SB | 4.000 | 2.250 | 2.000 | 3 1/2 | 1 1/2 | 2-12 |
| Niezapieczętowane | Zapieczętowany | Otwór olejowy | LUB.ROZMIAR DOPASOWANIA (F) | Poleć.Moment dokręcania (LBS.) | Podstawowe obciążenie | ||
| Środek otworu (HC) | Średnica otworu.(HD) | Maks.Pojemność statyczna (LBS.) | Maks.Dyn.Pojemność (funty) | ||||
| CCFH 1/2 B | CCFH 1/2 SB | - | - | - | 35 | 1580 | 680 |
| CCFH 9/16 B | CCFH 9/16 SB | - | - | - | 35 | 1580 | 680 |
| CCFH 5/8 B | CCFH 5/8 SB | - | - | - | 90 | 2480 | 955 |
| CCFH 11/16 B | CCFH 11/16 SB | - | - | - | 90 | 2480 | 955 |
| CCFH 3/4 B | CCFH 3/4 SB | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CCFH 7/8 B | CCFH 7/8 SB | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CCFH 1 B | CCFH 1 SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CCFH 1 1/8 B | CCFH 1 1/8 SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CCFH 1 1/4 B | CCFH 1 1/4 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CCFH 1 3/8 B | CCFH 1 3/8 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CCFH 1 1/2 B | CCFH 1 1/2 SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CCFH 1 5/8 B | CCFH 1 5/8 SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CCFH 1 3/4 B | CCFH 1 3/4 SB | 16.07 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CCFH 1 7/8 B | CCFH 1 7/8 SB | 16.07 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CCFH 2 B | CCFH 2 SB | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CCFH 2 1/4 B | CCFH 2 1/4 SB | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CCFH 2 1/2 B | CCFH 2 1/2 SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CCFH 2 3/4 B | CCFH 2 3/4 SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CCFH 3 B | CCFH 3 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH 3 1/4 B | CCFH 3 1/4 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH 3 1/2 B | CCFH 3 1/2 SB | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CCFH 4 B | CCFH 4 SB | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
