Szczegóły Produktu:
|
| Nazwa: | Cylindryczne gniazdo śrubokręta popychacza krzywki calowej | Materiał: | Wysokostopowa stal łożyskowa wysokiej jakości / stal nierdzewna |
|---|---|---|---|
| Funkcja montażu: | Typ kołka wkrętaka | Wykończenie powierzchni: | Wykończenie z czarnego tlenku |
| Rozmiar: | Cal | Podstawowy typ konstrukcji: | Cylindryczna średnica zewnętrzna |
| elementy toczne: | Rolki igiełkowe z pełnym uzupełnieniem | Konfiguracja systemu: | Z mimośrodową tuleją |
| Rodzaj uszczelnienia: | Zapieczętowane / Bez uszczelek / Dostosowane | Smarowanie: | Smar Shell 3# |
| High Light: | Popychacz krzywkowy typu mcgill,cylindryczny popychacz uszczelniony,cylindryczny popychacz z pełnym uzupełnieniem |
||

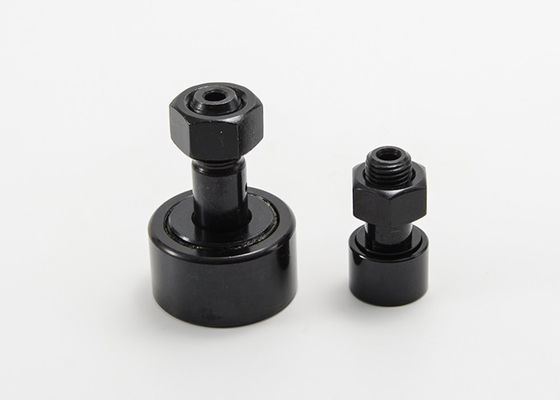

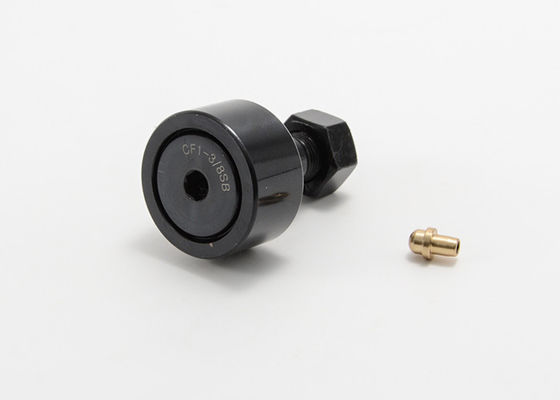

McGill Cylindryczny trzpień calowy Popychacz krzywkowy Śrubokręt Szczelinowy Uszczelniony CFE 1/2 S
Niezamontowany zespół łożyska składa się z utwardzonych, precyzyjnie szlifowanych bieżni wewnętrznych i zewnętrznych.Posiadają również pełne lub oddzielne elementy igiełkowe, kulkowe, stożkowe lub cylindryczne zbudowane ze zintegrowanego kołka.Wersje z ciężkimi kołkami są przeznaczone do dużych obciążeń, obciążeń udarowych i zastosowań wymagających minimalnego ugięcia.Z wyjątkiem średnicy kołka i konstrukcji płytki końcowej, standardowe i ciężkie kołki są praktycznie identyczne.
MOUETTEprojektuje i produkuje kompletną linię popychaczy do zastosowań przemysłowych, w tym obrabiarek, robotów przemysłowych, produkcji części elektronicznych, urządzeń automatyki biurowej i trudnych środowisk wymagających zwiększonej odporności na korozję.Popychacze i rolki gąsienic zapewniają rozwiązania zmniejszające tarcie do przekształcania ruchu obrotowego w ruch liniowy lub obsługujące wyłącznie promieniowe lub kombinowane obciążenia wzdłużne, w zależności od typów elementów tocznych.
Popychacze ze stali nierdzewnej są przeznaczone do pracy w trudnych warunkach, które wymagają zwiększonej odporności na korozję.Doskonały wybór do użytku na zewnątrz lub do zastosowań takich jak zakłady produkcji żywności, które wymagają częstego mycia i czyszczenia.Mouette oferuje więcej tabel wymiany, takich jak łożyska popychaczy Mcgill, popychacze iko, popychacze skf, popychacze ina, popychacze rbc, popychacze smith i popychacze nsk.
Cylindryczny trzpień calowy Popychacz krzywkowy Gniazdo wkrętaka Seria CFE Dane techniczne:
| Niezapieczętowane | Zapieczętowany | Średnica rolki.(R & D) | Szerokość rolki (W) | Mimośrodowa długość tulei (G) | Ekscentryczna średnica krzewu.(BD) | Długość kołka (SL) | min.Długość gwintu (TL) | Dobre THR'DS. | EKK. |
| CFE 1/2 | CFE 1/2 S | 0,500 | 0,375 | 0,375 | 0,250 | 5/8 | 1/4 | 10-32 | 0,010 |
| CFE 9/16 | CFE 9/16 S | .5625 | 0,375 | 0,375 | 0,250 | 5/8 | 1/4 | 10-32 | 0,010 |
| CFE 5/8 | CFE 5/8 S | 0,625 | .4375 | 0,437 | 0,375 | 3/4 | 5/16 | 1/4-28 | 0,015 |
| CFE 11/16 | CFE 11/16 S | .6875 | .4375 | 0,437 | 0,375 | 3/4 | 5/16 | 1/4-28 | 0,015 |
| CFE 3/4 | CFE 3/4 S | 0,750 | 0,500 | 0,500 | 0,500 | 7/8 | 3/8 | 3/8-24 | 0,015 |
| CFE 7/8 | CFE 7/8 S | 0,875 | 0,500 | 0,500 | 0,500 | 7/8 | 3/8 | 3/8-24 | 0,015 |
| CFE 1 | CFE 1 S | 1.000 | 0,625 | 0,500 | 0,625 | 1 | 1/2 | 16.07-20.07 | 0,030 |
| CFE 1 1/8 | CFE 1 1/8 S | 1.125 | 0,625 | 0,500 | 0,625 | 1 | 1/2 | 16.07-20.07 | 0,030 |
| CFE 1 1/4 | CFE 1 1/4 S | 1.250 | 0,750 | 0,625 | 0,687 | 1 1/4 | 5/8 | 1/2-20 | 0,030 |
| CFE 1 3/8 | CFE 1 3/8 S | 1.375 | 0,750 | 0,625 | 0,687 | 1 1/4 | 5/8 | 1/2-20 | 0,030 |
| CFE 1 1/2 | CFE 1 1/2 S | 1500 | 0,875 | 0,750 | 0,875 | 1 1/2 | 3/4 | 5/8-18 | 0,030 |
| CFE 1 5/8 | CFE 1 5/8 S | 1.625 | 0,875 | 0,750 | 0,875 | 1 1/2 | 3/4 | 5/8-18 | 0,030 |
| CFE 1 3/4 | CFE 1 3/4 S | 1.750 | 1.000 | 0,875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | 0,030 |
| CFE 1 7/8 | CFE 1 7/8 S | 1.875 | 1.000 | 0,875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | 0,030 |
| CFE 2 | CFE 2 S | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 | 0,030 |
| CFE 2 1/4 | CFE 2 1/4 S | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 | 0,030 |
| CFE 2 1/2 | CFE 2 1/2 S | 2500 | 1500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | 0,030 |
| CFE 2 3/4 | CFE 2 3/4 S | 2.750 | 1500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | 0,030 |
| CFE 3 | CFE 3 S | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | 0,060 |
| CFE 3 1/4 | CFE 3 1/4 S | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | 0,060 |
| CFE 3 1/2 | CFE 3 1/2 S | 3500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 | 0,060 |
| CFE 4 | CFE 4 S | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 | 0,060 |
| Niezapieczętowane | Zapieczętowany | LUB.ROZMIAR DOPASOWANIA (F) | Poleć.Moment dokręcania (LBS.) | Podstawowe obciążenie | |
| Maks.Pojemność statyczna (LBS.) | Maks.Dyn.Pojemność (funty) | ||||
| CFE 1/2 | CFE 1/2 S | 1/8 | 15 | 790 | 680 |
| CFE 9/16 | CFE 9/16 S | 1/8 | 15 | 790 | 680 |
| CFE 5/8 | CFE 5/8 S | 1/8 | 35 | 1215 | 955 |
| CFE 11/16 | CFE 11/16 S | 1/8 | 35 | 1215 | 955 |
| CFE 3/4 | CFE 3/4 S | 3/16 | 95 | 2065 | 1660 |
| CFE 7/8 | CFE 7/8 S | 3/16 | 95 | 2065 | 1660 |
| CFE 1 | CFE 1 S | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/8 | CFE 1 1/8 S | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/4 | CFE 1 1/4 S | 3/16 | 350 | 4250 | 3930 |
| CFE 1 3/8 | CFE 1 3/8 S | 3/16 | 350 | 4250 | 3930 |
| CFE 1 1/2 | CFE 1 1/2 S | 3/16 | 650 | 5640 | 4840 |
| CFE 1 5/8 | CFE 1 5/8 S | 3/16 | 650 | 5640 | 4840 |
| CFE 1 3/4 | CFE 1 3/4 S | 3/16 | 1250 | 7920 | 6385 |
| CFE 1 7/8 | CFE 1 7/8 S | 3/16 | 1250 | 7920 | 6385 |
| CFE 2 | CFE 2 S | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/4 | CFE 2 1/4 S | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/2 | CFE 2 1/2 S | 3/16 | 2250 | 16450 | 11720 |
| CFE 2 3/4 | CFE 2 3/4 S | 3/16 | 2250 | 16450 | 11720 |
| CFE 3 | CFE 3 S | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/4 | CFE 3 1/4 S | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/2 | CFE 3 1/2 S | 1/4 | 4200 | 31625 | 22800 |
| CFE 4 | CFE 4 S | 1/4 | 5000 | 44770 | 29985 |
