Szczegóły Produktu:
|
| Nazwa: | Cylindryczny calowy popychacz krzywki | Materiał: | Wysokostopowa stal łożyskowa wysokiej jakości / stal nierdzewna |
|---|---|---|---|
| Funkcja montażu: | Sześciokątny otwór | Wykończenie powierzchni: | Wykończenie z czarnego tlenku |
| Zakres rozmiarów: | Seria calowa (OD w calach) | Podstawowy typ konstrukcji: | Typ kołka Cylindryczna średnica zewnętrzna |
| elementy toczne: | Rolki igiełkowe z pełnym uzupełnieniem | Konfiguracja systemu: | Ekscentryczna konfiguracja |
| Rodzaj uszczelnienia: | Standardowy / Dostosowany | Smarowanie: | Smar Shell 3# |
| High Light: | CFE 7/8 SB Popychacz typu Stud,Cylindryczna mimośrodowa krzywka i popychacz,mimośrodowa krzywka i popychacz Sześciokątny otwór uszczelniony |
||

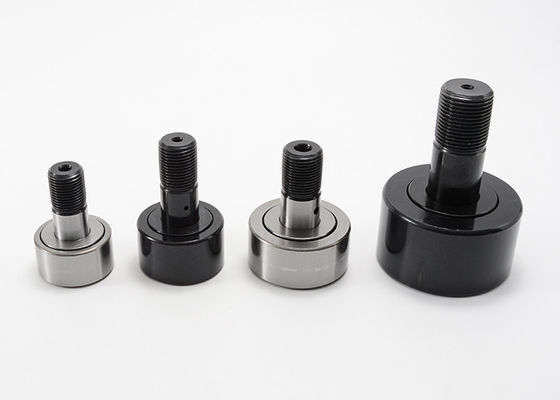

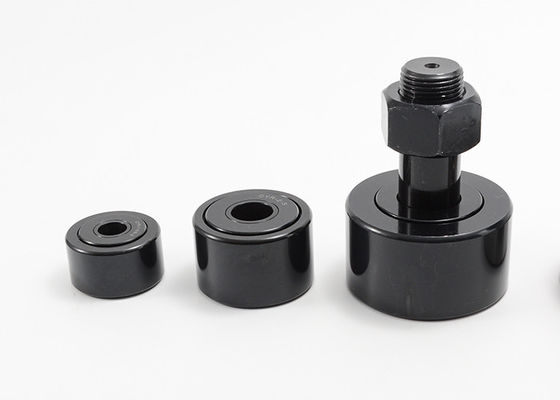

McGill Cylindryczny calowy popychacz trzpieniowy z otworem sześciokątnym uszczelniony mimośrodowy CFE 7/8 SB
Zaprojektowany, aby zmaksymalizować preferowany ruch dzięki sztywnej, spójnej konstrukcji.Popychacze mają prosty profil o niskim tarciu, który przekształca ruch obrotowy w ruch liniowy przy niskich wymaganiach smarowania.
MOUETTEprojektuje i produkuje kompletną linię popychaczy do zastosowań przemysłowych, w tym obrabiarek, robotów przemysłowych, produkcji części elektronicznych, urządzeń automatyki biurowej i trudnych środowisk wymagających zwiększonej odporności na korozję.Popychacze i rolki gąsienic zapewniają rozwiązania zmniejszające tarcie do przekształcania ruchu obrotowego w ruch liniowy lub obsługujące wyłącznie promieniowe lub kombinowane obciążenia wzdłużne, w zależności od typów elementów tocznych.
Popychacze krzywkowe ze stali nierdzewnej są przeznaczone do pracy w trudnych warunkach, które wymagają zwiększonej odporności na korozję.Doskonały wybór do użytku na zewnątrz lub do zastosowań takich jak zakłady produkcji żywności, które wymagają częstego mycia i czyszczenia.Mouette oferuje więcej tabel wymiany, takich jak łożyska popychaczy Mcgill, popychacze iko, popychacze skf, popychacze ina, popychacze rbc, popychacze smith i popychacze nsk.
Cylindryczne calowe popychacze krzywek serii CFE Dane techniczne:
| Niezapieczętowane | Zapieczętowany | Średnica rolki.(R & D) | Szerokość rolki (W) | Mimośrodowa długość tulei (G) | Ekscentryczna średnica krzewu.(BD) | Długość kołka (SL) | min.Długość gwintu (TL) | Dobre THR'DS. |
| CFE 1/2 Uwaga | CFE 1/2 N SB | 0,500 | 0,344 | 0,250 | 0,250 | 1/2 | 1/4 | 10-32 |
| CFE 1/2 B | CFE 1/2 SB | 0,500 | 0,375 | 0,375 | 0,250 | 5/8 | 1/4 | 10-32 |
| CFE 9/16 B | CFE 9/16 SB | .5625 | 0,375 | 0,375 | 0,250 | 5/8 | 1/4 | 10-32 |
| CFE 5/8 B | CFE 5/8 SB | 0,625 | .4375 | 0,437 | 0,375 | 3/4 | 5/16 | 1/4-28 |
| CFE 11/16 B | CFE 11/16 SB | .6875 | .4375 | 0,437 | 0,375 | 3/4 | 5/16 | 1/4-28 |
| CFE 3/4 B | CFE 3/4 SB | 0,750 | 0,500 | 0,500 | 0,500 | 7/8 | 3/8 | 3/8-24 |
| CFE 7/8 B | CFE 7/8 SB | 0,875 | 0,500 | 0,500 | 0,500 | 7/8 | 3/8 | 3/8-24 |
| CFE 1 B | CFE 1 SB | 1.000 | 0,625 | 0,500 | 0,625 | 1 | 1/2 | 16.07-20.07 |
| CFE 1 1/8 B | CFE 1 1/8 SB | 1.125 | 0,625 | 0,500 | 0,625 | 1 | 1/2 | 16.07-20.07 |
| CFE 1 1/4 B | CFE 1 1/4 SB | 1.250 | 0,750 | 0,625 | 0,687 | 1 1/4 | 5/8 | 1/2-20 |
| CFE 1 3/8 B | CFE 1 3/8 SB | 1.375 | 0,750 | 0,625 | 0,687 | 1 1/4 | 5/8 | 1/2-20 |
| CFE 1 1/2 B | CFE 1 1/2 SB | 1500 | 0,875 | 0,750 | 0,875 | 1 1/2 | 3/4 | 5/8-18 |
| CFE 1 5/8 B | CFE 1 5/8 SB | 1.625 | 0,875 | 0,750 | 0,875 | 1 1/2 | 3/4 | 5/8-18 |
| CFE 1 3/4 B | CFE 1 3/4 SB | 1.750 | 1.000 | 0,875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 |
| CFE 1 7/8 B | CFE 1 7/8 SB | 1.875 | 1.000 | 0,875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 |
| CFE 2 B | CFE 2 SB | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 |
| CFE 2 1/4 B | CFE 2 1/4 SB | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 |
| CFE 2 1/2 B | CFE 2 1/2 SB | 2500 | 1500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| CFE 2 3/4 B | CFE 2 3/4 SB | 2.750 | 1500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| CFE 3 B | CFE 3 SB | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CFE 3 1/4 B | CFE 3 1/4 SB | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CFE 3 1/2 B | CFE 3 1/2 SB | 3500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CFE 4 B | CFE 4 SB | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| Niezapieczętowane | Zapieczętowany | EKK. | LUB.ROZMIAR DOPASOWANIA (F) | Poleć.Moment dokręcania (LBS.) | Podstawowe obciążenie | |
| Maks.Pojemność statyczna (LBS.) | Maks.Dyn.Pojemność (funty) | |||||
| CFE 1/2 Uwaga | CFE 1/2 N SB | 0,010 | - | 15 | 720 | 620 |
| CFE 1/2 B | CFE 1/2 SB | 0,010 | - | 15 | 790 | 680 |
| CFE 9/16 B | CFE 9/16 SB | 0,010 | - | 15 | 790 | 680 |
| CFE 5/8 B | CFE 5/8 SB | 0,015 | - | 35 | 1215 | 955 |
| CFE 11/16 B | CFE 11/16 SB | 0,015 | - | 35 | 1215 | 955 |
| CFE 3/4 B | CFE 3/4 SB | 0,015 | 3/16 | 95 | 2065 | 1660 |
| CFE 7/8 B | CFE 7/8 SB | 0,015 | 3/16 | 95 | 2065 | 1660 |
| CFE 1 B | CFE 1 SB | 0,030 | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/8 B | CFE 1 1/8 SB | 0,030 | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/4 B | CFE 1 1/4 SB | 0,030 | 3/16 | 350 | 4250 | 3930 |
| CFE 1 3/8 B | CFE 1 3/8 SB | 0,030 | 3/16 | 350 | 4250 | 3930 |
| CFE 1 1/2 B | CFE 1 1/2 SB | 0,030 | 3/16 | 650 | 5640 | 4840 |
| CFE 1 5/8 B | CFE 1 5/8 SB | 0,030 | 3/16 | 650 | 5640 | 4840 |
| CFE 1 3/4 B | CFE 1 3/4 SB | 0,030 | 3/16 | 1250 | 7920 | 6385 |
| CFE 1 7/8 B | CFE 1 7/8 SB | 0,030 | 3/16 | 1250 | 7920 | 6385 |
| CFE 2 B | CFE 2 SB | 0,030 | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/4 B | CFE 2 1/4 SB | 0,030 | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/2 B | CFE 2 1/2 SB | 0,030 | 3/16 | 2250 | 16450 | 11720 |
| CFE 2 3/4 B | CFE 2 3/4 SB | 0,030 | 3/16 | 2250 | 16450 | 11720 |
| CFE 3 B | CFE 3 SB | 0,060 | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/4 B | CFE 3 1/4 SB | 0,060 | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/2 B | CFE 3 1/2 SB | 0,060 | 1/4 | 4200 | 31625 | 22800 |
| CFE 4 B | CFE 4 SB | 0,060 | 1/4 | 5000 | 44770 | 29985 |
Cechy:
Jednorzędowe rolki igiełkowe z pełnym uzupełnieniem:
Średnica, długość i liczba igiełek zostały zoptymalizowane, aby zapewnić wysoką nośność dynamiczną i statyczną, mieszczącą się w standardowych wymiarach obudowy łożyska.
Cylindryczna średnica zewnętrzna (OD):
Cylindryczna średnica zewnętrzna może poprawić wydajność w niektórych zastosowaniach, takich jak zwiększona pojemność gąsienic poprzez maksymalizację powierzchni styku z gąsienicą.
Ekscentryczny Stud:
Opcja kołków mimośrodowych umożliwia regulację promieniowego położenia łożyska, co może poprawić rozkład obciążenia w przypadku kombinacji łożysk liniowych.Podział obciążenia popychacza pomaga obniżyć koszty operacyjne, zmniejszając przedwczesne awarie spowodowane przeciążeniem łożysk, potrzebę precyzyjnych tolerancji lokalizacji otworów montażowych i zapewniając możliwość ponownego ustawienia łożyska z powodu zużycia gąsienic.Tuleja mimośrodowa jest pasowana na wcisk na kołku i niehartowana, aby umożliwić trwałe zablokowanie kołka lub śruby dociskowej.
