Szczegóły Produktu:
|
| Nazwa: | Popychacze typu Stud | Materiał: | Wysokostopowa stal łożyskowa wysokiej jakości |
|---|---|---|---|
| Sześciokątny/szczelinowy: | Typ kołka wkrętaka | Wykończenie powierzchni: | Wykończenie z czarnego tlenku |
| Zakres rozmiarów: | Seria calowa (OD w calach) | średnica zewnętrzna Konfiguracja: | Średnica zewnętrzna typu kołka z koroną |
| elementy toczne: | Wałek igłowy — pełne uzupełnienie | Typ kołka: | Standardowy kołek |
| Rodzaj uszczelnienia: | Standardowy / Dostosowany | Możliwość ponownego smarowania: | tak |
| High Light: | Koronowany popychacz wałka rozrządu,mocowanie kołka popychacza wałka rozrządu,uszczelnione łożysko popychacza wałka |
||

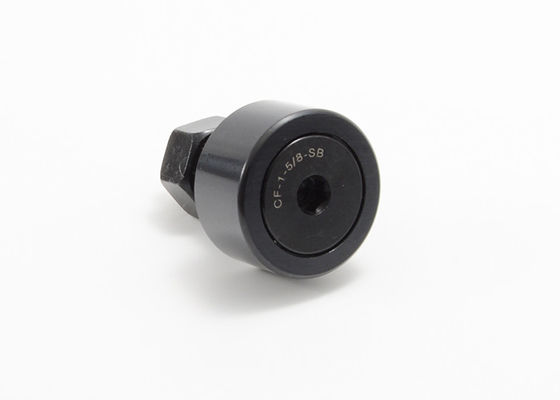

Koronowany calowy popychacz krzywkowy do montażu śrubokrętów Szczelina uszczelniona CCF 1/2 NS
Całowe popychacze krzywkowe MOUETTE to łożyska igiełkowe z pełną liczbą elementów tocznych, wykonane ze stali łożyskowej oksydowanej na czarno, dostępne w dwóch podstawowych stylach montażu do stosowania w automatyce mechanicznej lub aplikacjach ruchu liniowego.Każda z naszych podstawowych cech przyczynia się do poprawy wydajności, podczas gdy opcja uszczelnienia pomaga zapobiegać kontaktowi metalu z metalem w łożysku, zapewniając jednocześnie barierę dla wnikania zanieczyszczeń i umożliwiając odpowietrzenie nadmiaru lub starego smaru podczas dosmarowywania.Oprócz opcji z uszczelnieniem łożyska te są dostępne w kilku wersjach wymiarowych i kombinacjach, aby zapewnić konkretne rozwiązanie dla danego zastosowania.
MOUETTEprojektuje i produkuje kompletną linię popychaczy do zastosowań przemysłowych, w tym obrabiarek, robotów przemysłowych, produkcji części elektronicznych, urządzeń automatyki biurowej i trudnych środowisk wymagających zwiększonej odporności na korozję.Popychacze i rolki gąsienic zapewniają rozwiązania zmniejszające tarcie do przekształcania ruchu obrotowego w ruch liniowy lub obsługujące wyłącznie promieniowe lub kombinowane obciążenia wzdłużne, w zależności od typów elementów tocznych.
Popychacze krzywkowe ze stali nierdzewnej są przeznaczone do pracy w trudnych warunkach, które wymagają zwiększonej odporności na korozję.Doskonały wybór do użytku na zewnątrz lub do zastosowań takich jak zakłady produkcji żywności, które wymagają częstego mycia i czyszczenia.wer, smith cam follower i nsk cam follower.
Możliwości niestandardowe:
· Fabryczne napełnienie smarem według specyfikacji klienta
· Zainstalowano smarownicę
· Modyfikacje długości kołka lub gwintu
· Różnice lub tolerancje średnicy rolek
· Niestandardowe projekty na zamówienie
Gniazdo śrubokręta z koronowanym calowym popychaczem krzywkowymDane techniczne:
| Niezapieczętowane | Zapieczętowany | Średnica rolki.(R & D) | Szerokość rolki (W) | Średnica kołka (SD) | Długość kołka (SL) | min.Długość gwintu (TL) | Dobre THR'DS. |
| CCF 1/2 N | CCF 1/2 NS | 0,500 | 0,344 | 0,190 | 1/2 | 1/4 | 10-32 |
| CCF 1/2 | CCF 1/2 S | 0,500 | 0,375 | 0,190 | 5/8 | 1/4 | 10-32 |
| CCF 9/16 | CCF 9/16 S | .5625 | 0,375 | 0,190 | 5/8 | 1/4 | 10-32 |
| CCF 5/8 N | CCF 5/8 NS | 0,625 | .406 | 0,250 | 3/4 | 5/16 | 1/4-28 |
| CCF 5/8 | CCF 5/8 S | 0,625 | .4375 | 0,250 | 3/4 | 5/16 | 1/4-28 |
| CCF 11/16 | CCF 11/16 S | .6875 | .4375 | 0,250 | 3/4 | 5/16 | 1/4-28 |
| CCF 3/4 | CCF 3/4 S | 0,750 | 0,500 | 0,375 | 7/8 | 3/8 | 3/8-24 |
| CCF 7/8 | CCF 7/8 S | 0,875 | 0,500 | 0,375 | 7/8 | 3/8 | 3/8-24 |
| CCF 1 | CCF 1 S | 1.000 | 0,625 | .4375 | 1 | 1/2 | 16.07-20.07 |
| CCF 1 1/8 | CCF 1 1/8 S | 1.125 | 0,625 | .4375 | 1 | 1/2 | 16.07-20.07 |
| CCF 1 1/4 | CCF 1 1/4 S | 1.250 | 0,750 | 0,500 | 1 1/4 | 5/8 | 1/2-20 |
| CCF 1 3/8 | CCF 1 3/8 S | 1.375 | 0,750 | 0,500 | 1 1/4 | 5/8 | 1/2-20 |
| CCF 1 1/2 | CCF 1 1/2 S | 1500 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 5/8 | CCF 1 5/8 S | 1.625 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 3/4 | CCF 1 3/4 S | 1.750 | 1.000 | 0,750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 1 7/8 | CCF 1 7/8 S | 1.875 | 1.000 | 0,750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 2 | CCF 2 S | 2.000 | 1.250 | 0,875 | 2 | 1 | 7/8-14 |
| CCF 2 1/4 | CCF 2 1/4 S | 2.250 | 1.250 | 0,875 | 2 | 1 | 7/8-14 |
| CCF 2 1/2 | CCF 2 1/2 S | 2500 | 1500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 2 3/4 | CCF 2 3/4 S | 2.750 | 1500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 3 | CCF 3 S | 3.000 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/4 | CCF 3 1/4 S | 3.250 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/2 | CCF 3 1/2 S | 3500 | 2.000 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CCF 4 | CCF 4 S | 4.000 | 2.250 | 1500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| - | CCF 5 S | 5.000 | 2.750 | 2.000 | 5 1/16 | 2 9/16 | 2-12 |
| - | CCF 6 S | 6.000 | 3.250 | 2500 | 6 | 3 | 2 1/2-12 |
| - | CCF 7 S | 7.000 | 3.750 | 3.000 | 7 11/16 | 4 1/8 | 3-12 |
| - | CCF 8 S | 8.000 | 4.250 | 3.250 | 8 1/2 | 4 1/4 | 3 1/4-4 |
| - | CCF 9 S | 9.000 | 4.750 | 3.750 | 9 1/2 | 4 3/4 | 3 1/2-4 |
| - | CCF 10 S | 10.000 | 5.250 | 4.250 | 10 | 4 3/4 | 3 1/2-4 |
| Niezapieczętowane | Zapieczętowany | Otwór olejowy | LUB.ROZMIAR DOPASOWANIA (F) | Poleć.Moment dokręcania (LBS.) | Podstawowe obciążenie | ||
| Środek otworu (HC) | Średnica otworu.(HD) | Maks.Pojemność statyczna (LBS.) | Maks.Dyn.Pojemność (funty) | ||||
| CCF 1/2 N | CCF 1/2 NS | - | - | 1/8 | 15 | 720 | 620 |
| CCF 1/2 | CCF 1/2 S | - | - | 1/8 | 15 | 790 | 680 |
| CCF 9/16 | CCF 9/16 S | - | - | 1/8 | 15 | 790 | 680 |
| CCF 5/8 N | CCF 5/8 NS | - | - | 1/8 | 35 | 1085 | 930 |
| CCF 5/8 | CCF 5/8 S | - | - | 1/8 | 35 | 1215 | 955 |
| CCF 11/16 | CCF 11/16 S | - | - | 1/8 | 35 | 1215 | 955 |
| CCF 3/4 | CCF 3/4 S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CCF 7/8 | CCF 7/8 S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CCF 1 | CCF 1 S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/8 | CCF 1 1/8 S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/4 | CCF 1 1/4 S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 3/8 | CCF 1 3/8 S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 1/2 | CCF 1 1/2 S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 5/8 | CCF 1 5/8 S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 3/4 | CCF 1 3/4 S | 16.07 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 1 7/8 | CCF 1 7/8 S | 16.07 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 2 | CCF 2 S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/4 | CCF 2 1/4 S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/2 | CCF 2 1/2 S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 2 3/4 | CCF 2 3/4 S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 3 | CCF 3 S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/4 | CCF 3 1/4 S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/2 | CCF 3 1/2 S | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CCF 4 | CCF 4 S | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
| - | CCF 5 S | 7/8 | 3/16 | 1/4” NPT | 5000 | 67950 | 46575 |
| - | CCF 6 S | 1 | 3/16 | 1/4” NPT | 5000 | 80450 | 60000 |
| - | CCF 7 S | 1 1/4 | 3/16 | 1/4” NPT | 5000 | 106930 | 75380 |
| - | CCF 8 S | - | - | 1/4” NPT | 5000 | 144100 | 92200 |
| - | CCF 9 S | - | - | 1/4” NPT | 5000 | 183430 | 113260 |
| - | CCF 10 S | - | - | 1/4” NPT | 5000 | 215565 | 131545 |
