Szczegóły Produktu:
|
| Nazwa: | Popychacze typu Stud | Materiał: | Wysokostopowa stal łożyskowa |
|---|---|---|---|
| Sposób montażu: | Gniazdo śrubokręta typu kołkowego | Zakres rozmiarów: | Seria calowa (OD w calach) |
| Kształt rolki: | Średnica zewnętrzna typu kołka z koroną | elementy toczne: | Wałek igłowy — pełne uzupełnienie |
| Typ kołka: | Standardowy kołek z tuleją mimośrodową | Dostosowanie: | Tuleja ekscentryczna |
| Rodzaj uszczelnienia: | Standardowy / Dostosowany | Wykończenie powierzchni: | Wykończenie z czarnego tlenku |
| High Light: | uszczelniony popychacz krzywkowy typu kołkowego,mimośrodowa rolka krzywkowa z koroną,mimośrodowa rolka krzywkowa oksydowana na czarno |
||

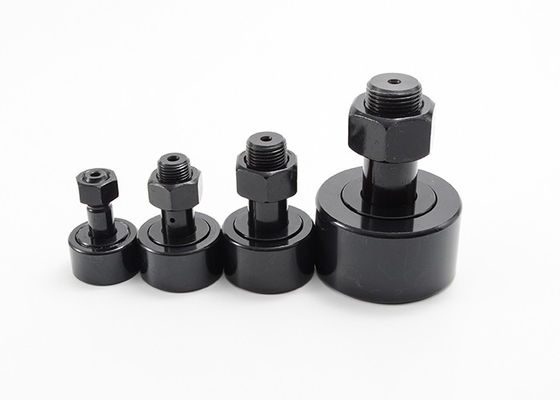

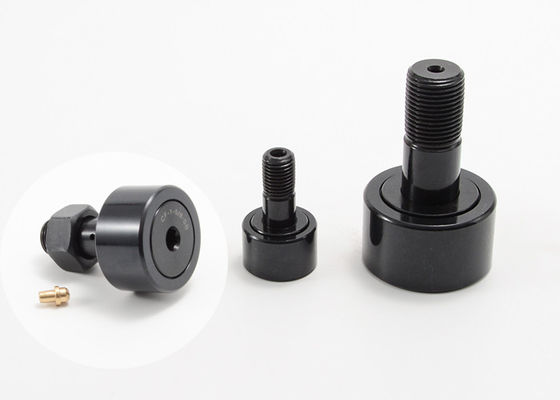

Popychacze krzywkowe z koroną Śruba dwustronna Mimośrodowa Uszczelniona oksydowana CCFE 1/2 S CCFE 1 1/2 S
Zaprojektowany, aby zmaksymalizować preferowany ruch dzięki sztywnej, spójnej konstrukcji.Popychacze mają prosty profil o niskim tarciu, który przekształca ruch obrotowy w ruch liniowy przy niskich wymaganiach smarowania.
Popychacze krzywkowe ze stali nierdzewnej są przeznaczone do pracy w trudnych warunkach, które wymagają zwiększonej odporności na korozję.Doskonały wybór do użytku na zewnątrz lub do zastosowań takich jak zakłady produkcji żywności, które wymagają częstego mycia i czyszczenia.Mouette oferuje więcej tabel wymiany, takich jak łożyska popychaczy Mcgill, popychacze iko, popychacze skf, popychacze ina, popychacze rbc, popychacze smith i popychacze nsk.
Koronowane popychacze krzywki calowe mimośrodowe wykończenie z czarnego tlenku Dane techniczne:
| Niezapieczętowane | Zapieczętowany | Średnica rolki.(R & D) | Szerokość rolki (W) | Mimośrodowa długość tulei (G) | Ekscentryczna średnica krzewu.(BD) | Długość kołka (SL) | min.Długość gwintu (TL) | Dobre THR'DS. |
| CCFE 1/2 N | CCFE 1/2 NS | 0,500 | 0,344 | 0,250 | 0,250 | 1/2 | 1/4 | 10-32 |
| CCFE 1/2 | CCFE 1/2 S | 0,500 | 0,375 | 0,375 | 0,250 | 5/8 | 1/4 | 10-32 |
| CCFE 9/16 | CCFE 9/16 S | .5625 | 0,375 | 0,375 | 0,250 | 5/8 | 1/4 | 10-32 |
| CCFE 5/8 | CCFE 5/8 S | 0,625 | .4375 | 0,437 | 0,375 | 3/4 | 5/16 | 1/4-28 |
| CCFE 11/16 | CCFE 11/16 S | .6875 | .4375 | 0,437 | 0,375 | 3/4 | 5/16 | 1/4-28 |
| CCFE 3/4 | CCFE 3/4 S | 0,750 | 0,500 | 0,500 | 0,500 | 7/8 | 3/8 | 3/8-24 |
| CCFE 7/8 | CCFE 7/8 S | 0,875 | 0,500 | 0,500 | 0,500 | 7/8 | 3/8 | 3/8-24 |
| CCFE 1 | CCFE 1 S | 1.000 | 0,625 | 0,500 | 0,625 | 1 | 1/2 | 16.07-20.07 |
| CCFE 1 1/8 | CCFE 1 1/8 S | 1.125 | 0,625 | 0,500 | 0,625 | 1 | 1/2 | 16.07-20.07 |
| CCFE 1 1/4 | CCFE 1 1/4 S | 1.250 | 0,750 | 0,625 | 0,687 | 1 1/4 | 5/8 | 1/2-20 |
| CCFE 1 3/8 | CCFE 1 3/8 S | 1.375 | 0,750 | 0,625 | 0,687 | 1 1/4 | 5/8 | 1/2-20 |
| CCFE 1 1/2 | CCFE 1 1/2 S | 1500 | 0,875 | 0,750 | 0,875 | 1 1/2 | 3/4 | 5/8-18 |
| CCFE 1 5/8 | CCFE 1 5/8 S | 1.625 | 0,875 | 0,750 | 0,875 | 1 1/2 | 3/4 | 5/8-18 |
| CCFE 1 3/4 | CCFE 1 3/4 S | 1.750 | 1.000 | 0,875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 |
| CCFE 1 7/8 | CCFE 1 7/8 S | 1.875 | 1.000 | 0,875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 |
| CCFE 2 | CCFE 2 S | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 |
| CCFE 2 1/4 | CCFE 2 1/4 S | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 |
| CCFE 2 1/2 | CCFE 2 1/2 S | 2500 | 1500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| CCFE 2 3/4 | CCFE 2 3/4 S | 2.750 | 1500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| CCFE 3 | CCFE 3 S | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCFE 3 1/4 | CCFE 3 1/4 S | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCFE 3 1/2 | CCFE 3 1/2 S | 3500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CCFE 4 | CCFE 4 S | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| Niezapieczętowane | Zapieczętowany | EKK. | LUB.ROZMIAR DOPASOWANIA (F) | Poleć.Moment dokręcania (LBS.) | Podstawowe obciążenie | |
| Maks.Pojemność statyczna (LBS.) | Maks.Dyn.Pojemność (funty) | |||||
| CCFE 1/2 N | CCFE 1/2 NS | 0,010 | 1/8 | 15 | 720 | 620 |
| CCFE 1/2 | CCFE 1/2 S | 0,010 | 1/8 | 15 | 790 | 680 |
| CCFE 9/16 | CCFE 9/16 S | 0,010 | 1/8 | 15 | 790 | 680 |
| CCFE 5/8 | CCFE 5/8 S | 0,015 | 1/8 | 35 | 1215 | 955 |
| CCFE 11/16 | CCFE 11/16 S | 0,015 | 1/8 | 35 | 1215 | 955 |
| CCFE 3/4 | CCFE 3/4 S | 0,015 | 3/16 | 95 | 2065 | 1660 |
| CCFE 7/8 | CCFE 7/8 S | 0,015 | 3/16 | 95 | 2065 | 1660 |
| CCFE 1 | CCFE 1 S | 0,030 | 3/16 | 250 | 3060 | 2225 |
| CCFE 1 1/8 | CCFE 1 1/8 S | 0,030 | 3/16 | 250 | 3060 | 2225 |
| CCFE 1 1/4 | CCFE 1 1/4 S | 0,030 | 3/16 | 350 | 4250 | 3930 |
| CCFE 1 3/8 | CCFE 1 3/8 S | 0,030 | 3/16 | 350 | 4250 | 3930 |
| CCFE 1 1/2 | CCFE 1 1/2 S | 0,030 | 3/16 | 650 | 5640 | 4840 |
| CCFE 1 5/8 | CCFE 1 5/8 S | 0,030 | 3/16 | 650 | 5640 | 4840 |
| CCFE 1 3/4 | CCFE 1 3/4 S | 0,030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE 1 7/8 | CCFE 1 7/8 S | 0,030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE 2 | CCFE 2 S | 0,030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE 2 1/4 | CCFE 2 1/4 S | 0,030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE 2 1/2 | CCFE 2 1/2 S | 0,030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE 2 3/4 | CCFE 2 3/4 S | 0,030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE 3 | CCFE 3 S | 0,060 | 1/4 | 3450 | 24910 | 15720 |
| CCFE 3 1/4 | CCFE 3 1/4 S | 0,060 | 1/4 | 3450 | 24910 | 15720 |
| CCFE 3 1/2 | CCFE 3 1/2 S | 0,060 | 1/4 | 4200 | 31625 | 22800 |
| CCFE 4 | CCFE 4 S | 0,060 | 1/4 | 5000 | 44770 | 29985 |
