Szczegóły Produktu:
|
| Nazwa: | Termoplastyczne zespoły łożyskowe | Mieszkania: | Obudowa termoplastyczna (PBT), kolor biały, zielony lub czarny |
|---|---|---|---|
| Wstaw materiał łożysk: | Stal nierdzewna 440C, Stal nierdzewna 420 | Smar: | Smar przemysłowy lub smar spożywczy |
| Metoda montażu:: | Ustaw blokadę śrub | Zgodność ze standardem: | ISO, JIS, norma północnoamerykańska |
| Aplikacje: | Przetwarzanie i pakowanie żywności i napojów, Systemy przenośników, Systemy wind, Maszyny rolnicze | Inne funkcje: | Pierścień zewnętrzny z rowkiem smarowym i otworami po tej samej stronie śruby dociskowej |
| High Light: | gwintowane termoplastyczne zespoły łożyskowe,łożysko blokowe ze stali nierdzewnej 440c,łożysko blokowe ze stali nierdzewnej 420 |
||

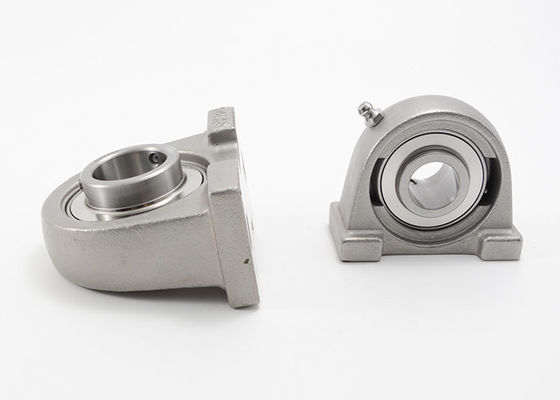

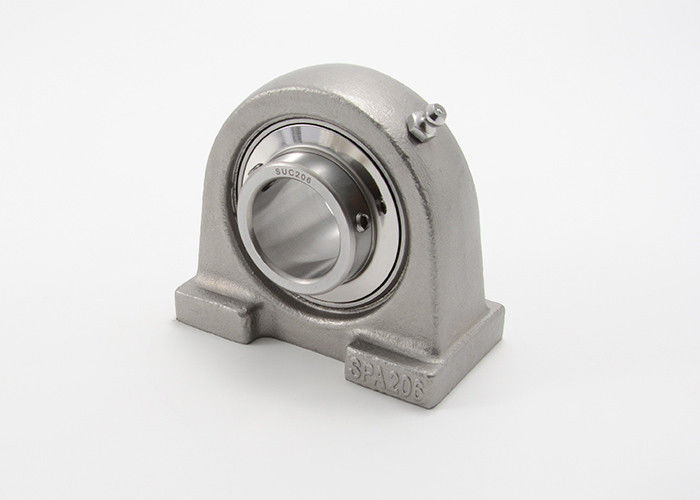

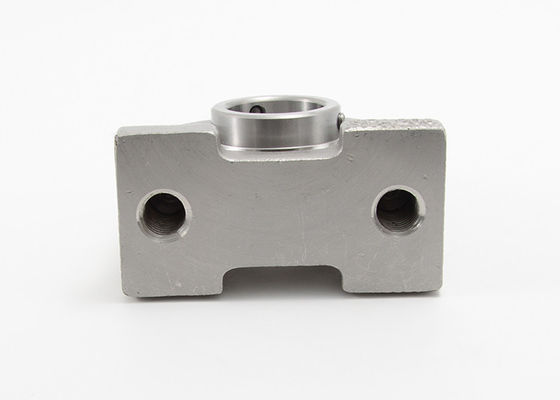

Termoplastyczne zespoły łożyskowe Podstawa gwintowana Łożysko wkładane ze stali nierdzewnej SUCTB205
Seria SUCTB2 skrótsza noga tblok poduszkowy z hermoplastyczną gwintowaną podstawą,Łożyska wkładki ze stali nierdzewnej, ze smarem dopuszczonym do kontaktu z żywnością i uszczelką z gumy silikonowej, blokada śruby ustalającej.Obudowy termoplastyczne są wykonane z wysokiej jakości termoplastycznego poliestru wypełnionego szkłem, który ma wysoką wytrzymałość na rozciąganie i może pracować w temperaturach do 102°C.
Obudowa: obudowa termoplastyczna (PBT), kolor biały, zielony lub czarny
Okucia Zerk: stal nierdzewna 304
Wstaw łożysko: stal nierdzewna 440
Kula stalowa: stal nierdzewna 440
Element ustalający: stal nierdzewna 201
Uszczelka: Uszczelka z gumy silikonowej
Smar: smar przemysłowy lub smar spożywczy
Pierścień zewnętrzny z rowkiem smarowym i otworami po tej samej stronie śruby dociskowej
Z kołkiem przeciwobrotowym po przeciwnej stronie śruby dociskowej
Głównie zastosowania:
Termoplastyczne zespoły łożyskowe Podstawa gwintowana Łożysko wkładane ze stali nierdzewnej SUCTB2 Dane techniczne:
|
Nr części zespołu łożyskowego |
Średnica otworu | Wymiar (mm) |
Nr części łożyska |
Nr części obudowy |
NW (kg) |
||||||||||
| d | h | a | mi | b | g | W | F | t | S | B | |||||
| w | mm | ||||||||||||||
| SUCTB201 SUCTB201-8 SUCTB202 SUCTB202-10 SUCTB203 SUCTB203-11 |
1/2
5/8
11/16 |
12
15
17 |
33,3 |
73 |
50,8 |
38 |
11 |
65 |
12.7 |
3/8-16 |
12.7 |
31 |
SUC201 SUC201-8 SUC202 SUC202-10 SUC203 SUC203-11 |
STB203 |
0,70 |
| SUCTB204 SUCTB204-12 |
3/4 |
20 |
33,3 |
73 |
50,8 |
38 |
11 |
65 |
12.7 |
3/8-16 |
12.7 |
31 |
SUC204 SUC204-12 |
STB204 |
0,72 |
| SUCTB205 SUCTB205-14 SUCTB205-15 SUCTB205-16 |
7/8 15/16 1 |
25 |
36,5 |
76 |
50,8 |
38 |
12 |
71 |
12.7 |
3/8-16 |
14.3 |
34.1 |
SUC205 SUC205-14 SUC205-15 SUC205-16 |
STB205 |
0,93 |
| SUCTB206 SUCTB206-17 SUCTB206-18 SUCTB206-19 SUCTB206-20 |
1-1/16 1-1/8 1-3/16 1-1/4 |
30 |
42,9 |
102 |
76,2 |
38 |
12 |
87 |
16 |
7/16-14 |
15.9 |
38.1 |
SUC206 SUC206-17 SUC206-18 SUC206-19 SUC206-20 |
STB206 |
1.41 |
|
SUCTB207 SUCTB207-20 SUCTB207-21 SUCTB207-22 SUCTB207-23 |
1-1/4 1-5/16 1-3/8 1-7/16 |
35 |
47,6 |
108 |
82,6 |
48 |
12 |
95 |
19 |
1/2-13 |
17,5 |
42,9 |
SUC207 SUC207-20 SUC207-21 SUC207-22 SUC207-23 |
STB207 |
1,86 |
| SUCTB208 SUCTB208-24 SUCTB208-25 |
1-1/2 1-9/16 |
40 |
49,2 |
117 |
88,9 |
48 |
12 |
100 |
19 |
1/2-13 |
19.0 |
49,2 |
SUC208 SUC208-24 SUC208-25 |
STB208 |
2.33 |
|
SUCTB209 SUCTB209-26 SUCTB209-27 SUCTB209-28 |
1-5/8 1-11/16 1-3/4 |
45 |
54,0 |
127 |
95,3 |
51 |
12 |
108 |
19 |
1/2-13 |
19.0 |
49,2 |
SUC209 SUC209-26 SUC209-27 SUC209-28 |
STB209 |
2,79 |
| SUCTB210 SUCTB210-29 SUCTB210-30 SUCTB210-31 SUCTB210-32 |
1-13/16 1-7/8 1-15/16 2 |
50 |
57,2 |
140 |
101,6 |
51 |
14 |
117,5 |
22 |
5/8-11 |
19.0 |
51,6 |
SUC210 SUC210-29 SUC210-30 SUC210-31 SUC210-32 |
STB210 |
3.18 |
