Szczegóły Produktu:
|
| Nazwa: | Odporne na korozję łożysko blokowe z tworzywa sztucznego | Typ: | SS-UCFPL201, SS-UCFPL202, SS-UCFPL203, SS-UCFPL204, SS-UCFPL205, SS-UCFPL206, SS-UCFPL207, SS-UCFPL2 |
|---|---|---|---|
| Materiał obudowy: | Plastikowy | Wstaw materiał łożysk: | Stal nierdzewna AISI 440C lub stal nierdzewna 420 |
| Mocowanie wału: | Śruby dociskowe | Typ obudowy: | Kołnierz |
| Ilość otworów montażowych: | 4 | Kolor obudowy: | Biało-czarny |
| Aplikacje: | Systemy przenośników, Sprzęt do transportu materiałów, Przetwórstwo spożywcze, Przemysł farmaceutycz | Smarowanie: | Łożysko do ponownego smarowania, obudowa ze zintegrowanym otworem smarowym |
| High Light: | Blok poduszki z tworzywa sztucznego PBT,kwadratowe łożysko z kołnierzem z 2 śrubami,kwadratowe łożysko z kołnierzem z 2 śrubami |
||

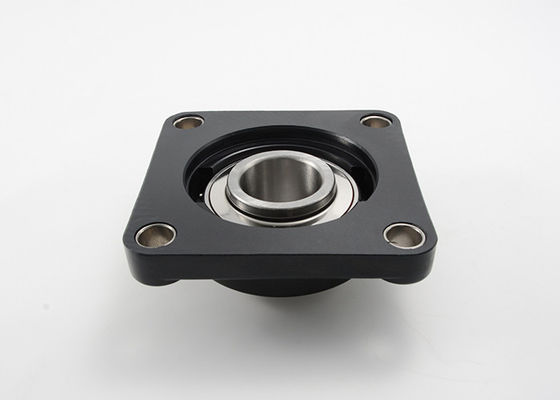

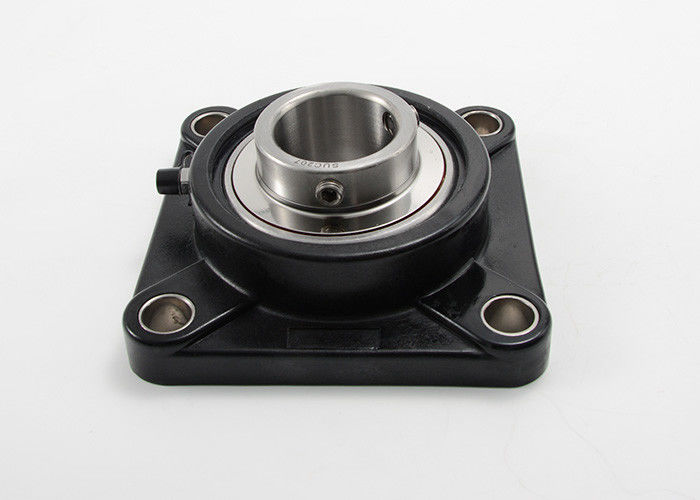

Odporna na korozję obudowa kołnierza z łożyskiem blokowym z tworzywa sztucznego
Bloki łożyskowe to zespoły montowane na łapach, które służą do podparcia wału, gdy powierzchnia montażowa jest równoległa do osi wału.Otwory montażowe są wycięte w celu ułatwienia regulacji montażu.Plastikowe bloki poduszek są wykonane z poliestru PBT wypełnionego włóknem szklanym i są całkowicie wymienne z konwencjonalnymi blokami żeliwnymi.Te bezobsługowe bloki mają doskonałą wytrzymałość mechaniczną, sztywność i stabilność wymiarową oraz nigdy nie rdzewieją ani nie korodują.Polimerowe bloki poduszek są obecnie stosowane w wielu gałęziach przemysłu, w tym w przetwórstwie spożywczym, maszynach do butelkowania i pakowania, przetwórstwie chemicznym oraz zastosowaniach basenowych i morskich.Bloki poduszkowe MOUETTE można kupić z różnymi łożyskami wkładkowymi, aby najlepiej pasowały do konkretnego zastosowania.
Dostępne materiały:
· Łożysko kulkowe ze stali nierdzewnej 304, bieżnie i kulki ze stali nierdzewnej 304.
· Łożysko kulkowe ze stali nierdzewnej 420, bieżnie i kulki ze stali nierdzewnej 420.
· Łożysko kulkowe ze stali nierdzewnej 440, bieżnie i kulki ze stali nierdzewnej 440
Te bezobsługowe plastikowe bloki poduszek mają doskonałą wytrzymałość mechaniczną, sztywność i stabilność wymiarową i nigdy nie rdzewieją ani nie korodują.Włożone z łożyskiem kulkowym ze stali nierdzewnej zapewniają lepszą odporność na korozję w porównaniu z jakąkolwiek oferowaną obecnie jednostką montowaną.
Głównie zastosowania:
MOUETTE oferuje więcej wymiennych łożysk stojących ze stali nierdzewnej i plastikowych bloków poduszek,takie jak łożyska blokowe skf, łożyska blokowe timken, łożyska blokowe ntn, łożyska blokowe fafnir, łożyska blokowe fag.
Odporna na korozję obudowa z kołnierzem z łożyskiem z tworzywa sztucznego Dane techniczne:
|
Nr części zespołu łożyskowego |
Średnica otworu | Wymiar (mm) |
Nr części łożyska |
Nr części obudowy |
||||||||
| D | A | mi | G |
Ł |
S |
I |
Bi |
N | ||||
| W | mm | |||||||||||
| SS-UCFPL 201 | 1/ 2 | 12 | 86 | 63,5 | 13.4 | 27,8 | 11 | 18 | 31 | 12.7 | 0,12 | M10 |
| SS-UCFPL 202 | 9/16 5/8 | 15 | 86 | 63,5 | 13.4 | 27,8 | 11 | 18 | 31 | 12.7 | 0,12 | M10 |
| SS-UCFPL 203 | 11/16 | 17 | 86 | 63,5 | 13.4 | 27,8 | 11 | 18 | 31 | 12.7 | 0,12 | M10 |
| SS-UCFPL 204 | 3/ 4 | 20 | 86 | 63,5 | 13.4 | 27,8 | 11 | 18 | 31 | 12.7 | 0,12 | M10 |
| SS-UCFPL 205 | 13/16 7/8 15/16 1 | 25 | 95 | 70 | 14,5 | 28 | 11 | 17 | 34.1 | 14.3 | 0,15 | M10 |
| SS-UCFPL 206 | 1-1/16 1-1/8 1-3/16 1-1/4 | 30 | 107 | 83 | 14,5 | 31,5 | 11 | 19.2 | 38.1 | 15.9 | 0,18 | M10 |
| SS-UCFPL 207 | 1-1/4 1-5/16 1-3/8 1-7/16 | 35 | 117 | 92 | 16 | 34,8 | 13 | 21,5 | 42,9 | 17,5 | 0,26 | M12 |
| SS-UCFPL 208 | 1-1/2 1-9/16 | 40 | 129 | 102 | 17 | 36,5 | 14 | 23 | 49,2 | 19 | 0,33 | M12 |
| SS-UCFPL 209 | 1-5/8 1-11/16 1-3/4 | 45 | 137 | 105 | 19 | 41 | 17 | 24 | 49,2 | 19 | 0,42 | M16 |
| SS-UCFPL 210 | 1-13/16 1-7/8 1-15/16 2 | 50 | 143 | 111 | 20 | 42 | 17 | 25 | 51,6 | 19 | 0,51 | M16 |
| SS-UCFPL 211 | 2 2-1/16 2-1/8 2-3/16 | 55 | 162 | 130 | 19,5 | 43 | 19 | 25 | 55,6 | 22.2 | 0,61 | M18 |
| SS-UCFPL 212 | 2-1/4 2-5/16 2-3/8 2-7/16 | 60 | 175 | 143 | 19 | 48 | 19 | 29 | 65.1 | 25.4 | 0,72 | M18 |
|
Tryb obciążenia |
Nośność (N) |
||||||
| Rodzaj Tipo | 204 | 205 | 206 | 207 | 208 | 209 | 210 |
|
|
15950 |
13000 |
18000 |
18500 |
19100 |
19350 |
19650 |
|
|
10250 |
12150 |
17700 |
18500 |
19250 |
19350 |
19620 |
|
|
3650 |
3350 |
3350 |
3520 |
3790 |
3850 |
3990 |
